Hergestellt von Cixi Kaiye Electric CO., LTD

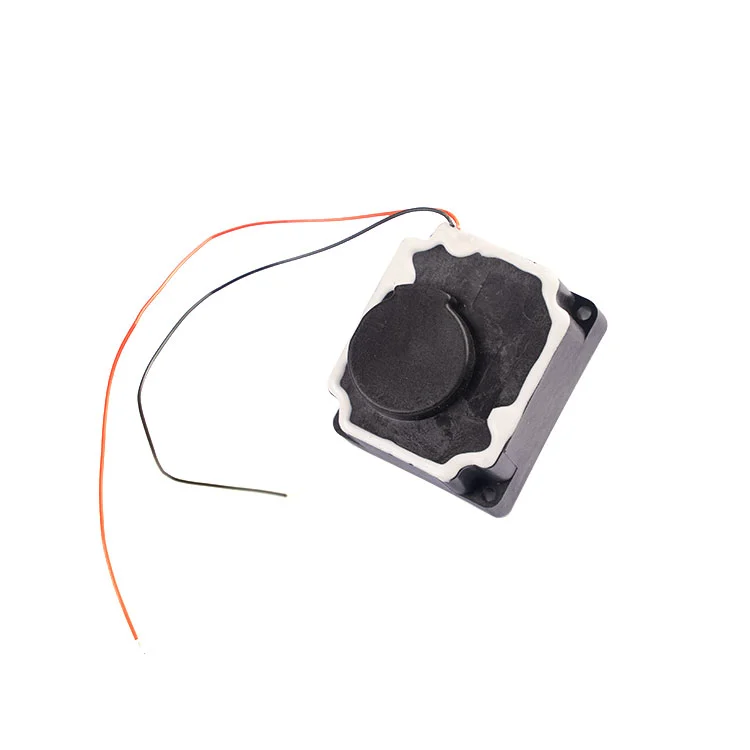

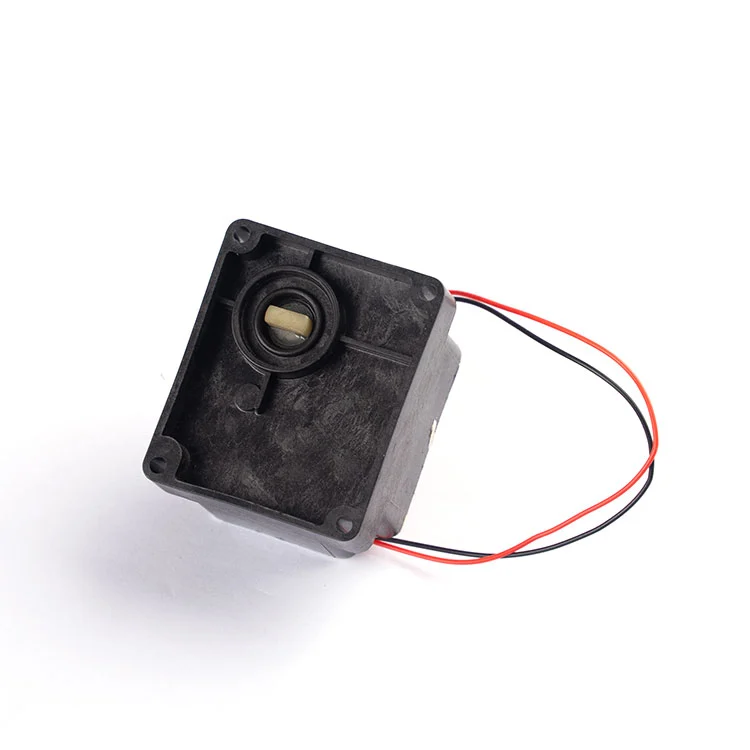

Der wasserdichte Gleichstromzähler-Getriebemotor ist ein leistungsstarker Miniatur-Gleichstromgetriebemotor, der speziell als zentraler Antriebsantrieb für intelligente Wassermesssysteme entwickelt wurde. Mit einer optimierten Getriebestruktur und IP66-Schutzart bietet es einen zuverlässigen Betrieb mit geringem Stromverbrauch, schnelle Ventilbetätigung und stabile Leistung in feuchten, wasserexponierten Arbeitsumgebungen.
• Ventilgesteuerte intelligente Wasserzähler für Privathaushalte
• Systeme zur automatischen Zählerfernauslesung (AMR) kleiner Kaliber
• Motorventile für Wasserzähler DN15–DN20
• Miniaturantriebe für Flüssigkeitsregelventile
Sofern nicht anders angegeben, werden alle Parameter bei normaler Umgebungstemperatur (23 °C) und einer Nennbetriebsspannung von 3,6 V DC getestet.
| Parameterelement | Standardwert und Hinweise |
| Nennbetriebsspannung | 3,6 V Gleichstrom |
| Zulässiger Betriebsspannungsbereich | 2,5 V – 5 V DCHinweis: Eine höhere Eingangsspannung in diesem Bereich führt zu einem höheren Ausgangsdrehmoment, verkürzt jedoch die Lebensdauer des Geräts. |
| Leerlauf-Betriebsstrom (bei Nennspannung) | ≤ 35 mA |
| Strom bei blockiertem Rotor (Stall) (bei Nennspannung) | Ca. 470 mA (für Motor der 300er-Serie) |
| Nennausgangsdrehmoment (bei Nennspannung) | ≥ 1,5 N·m |
| Ventil 90° (Vierteldrehung) Betätigungszeit (bei Nennspannung) | ≤ 8 s |
| Standard-Untersetzungsverhältnis | 2000:1 |
| Schutzart (IP). | IP66 |
| Drahtnummer | Drahtfarbe | Kernfunktionsdefinition |
| 1 | Blau | Signal des Schalters „Ventil geschlossen in Position“. |
| 2 | Weiß | Gemeinsamer Anschluss (COM) für Positionssignale |
| 3 | Gelb | Ventil-Offen-Positionsschaltersignal |
| 4 | Schwarz | Gleichstrom-Minuspol (-) |
| 5 | Rot | Gleichstrom-Pluspol (+) |
Hinweis: Drahtreihenfolge, Farbcodierung, Drahtlänge und Drahtstärke können vollständig an die spezifischen Anforderungen des Kunden angepasst werden.
F: Mit welchen Rohr- und Ventilgrößen ist der KY-30 kompatibel?
A: Optimiert mit einem Untersetzungsverhältnis von 2000:1 und einem Ausgangsdrehmoment von ≥1,5 N·m ist der KY-30 perfekt auf die intelligenten Wasserzähler DN15 und DN20 für Privathaushalte sowie andere kleine motorisierte Flüssigkeitsregelventile abgestimmt.
F: Welchen tatsächlichen Schutz bietet die Schutzart IP66?
A: Die Schutzart IP66 bedeutet, dass das Gerät vollständig staubdicht und resistent gegen Hochdruckwasserstrahlen aus allen Richtungen ist. Es ist für einen langfristig stabilen Betrieb in der feuchten, wasserexponierten Arbeitsumgebung intelligenter Wasserzähler konzipiert und verhindert wirksam, dass Staub und Wasser eindringen und interne Komponenten beschädigen.
F: Können die Kabelreihenfolge und die Kabelspezifikationen angepasst werden?
A: Ja. Wir unterstützen die vollständige Anpassung von Kabelreihenfolge, Farbcodierung, Kabellänge, Kabelquerschnitt und Steckertyp, um Ihre spezifischen Montage-, Installations- und Steuerungssystemanforderungen vollständig zu erfüllen.
1.
F: Welches Netzteil wird für den KY-30 empfohlen?
A: Die Nennbetriebsspannung beträgt 3,6 V DC, mit einem zulässigen Arbeitsbereich von 2,5 V bis 5 V DC. Um Ausgangsleistung, geringen Stromverbrauch und lange Lebensdauer in Einklang zu bringen, empfehlen wir eine stabile 3,6-V-Lithiumbatterie-Stromversorgung.
F: Ist dieser Motor mit gängigen intelligenten Wasserzähler-Steuerungssystemen kompatibel?
A: Ja. Der wasserdichte Gleichstromzähler-Getriebemotor verfügt über ein universelles Micro-Power-Design und einen standardmäßigen In-Position-Signalausgang, der mit den meisten gängigen intelligenten Wasserzähler-Steuerplatinen und AMR-Systemen (Remote Meter Reading) hochkompatibel ist.
