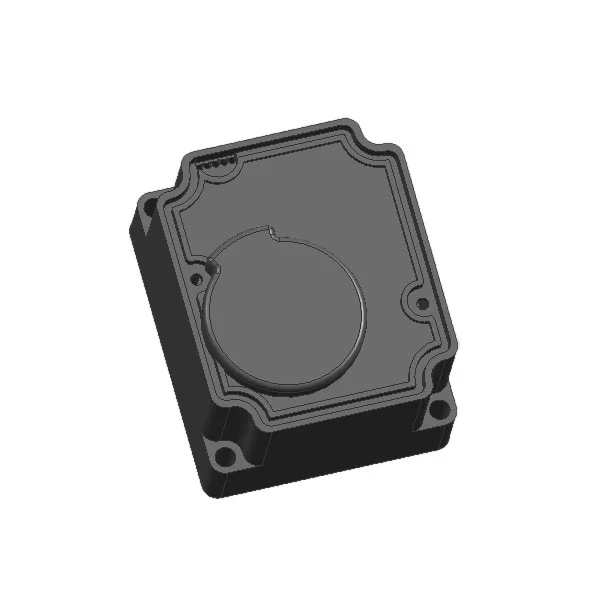

Dieser geräuscharme Wasserzähler-Getriebemotor wurde speziell für intelligente Wassermesssysteme entwickelt und umfasst folgende Kernanwendungsszenarien:
• Drahtlose intelligente Wasserzähler für Privathaushalte
• Prepaid-ventilgesteuerte intelligente Wasserzähler
• Systeme zur automatischen Fernablesung von Zählern (AMR).
• Motorventile für Wassermessleitungen DN15–DN50
Sofern nicht anders angegeben, werden alle Parameter des geräuscharmen Wasserzähler-Getriebemotors, der in Wasserzählern verwendet wird, bei einer Standardumgebungstemperatur (23 °C) und einer Nennbetriebsspannung getestet.
1. Nennbetriebsspannung: 3,6 V DC
2. Zulässiger Betriebsspannungsbereich: 2,5 V – 5 V DC. Hinweis: Innerhalb des zulässigen Bereichs führt eine höhere Eingangsspannung zu einem höheren Ausgangsdrehmoment, verringert jedoch die Lebensdauer des Aktuators.
3. Leerlaufstrom bei Nennspannung: ≤ 25 mA
4. Blockierstrom (Blockierstrom) bei Nennspannung: ≤ 450 mA (für Motor der 300er-Serie)
5. Nennausgangsdrehmoment:
o ≥ 1,8 N·m (kompatibel mit einem Untersetzungsverhältnis von 2400:1)
o ≥ 2,7 N·m (kompatibel mit einem Untersetzungsverhältnis von 3700:1)
6. Betätigungszeit des Ventils 90° (Vierteldrehung):
o ≤ 10 s (abgestimmt auf ein Untersetzungsverhältnis von 2400:1)
o ≤ 16 s (kompatibel mit einem Untersetzungsverhältnis von 3700:1)
7. Standardoptionen für das Untersetzungsverhältnis: 2400:1, 3700:1
8. Wire Sequence Definition (WSD)
| Drahtfarbe | Kernfunktionsdefinition |
| Blau | Ventil-Offen-Positionsschaltersignal |
| Weiß | Gemeinsamer Anschluss (COM) für Positionssignale |
| Gelb | Signal des Schalters „Ventil geschlossen in Position“. |
| Schwarz | Gleichstrom-Pluspol (+) |
| Rot | Gleichstrom-Minuspol (-) |
| Hinweis: Kabelreihenfolge, Farbcodierung und Kabellänge können vollständig an die spezifischen Anforderungen des Kunden angepasst werden. |
Schutzart (IP): IP67. Hinweis: Staubdichtigkeit und Schutz vor Wassereintauchen nach IP67 werden nur erreicht, wenn der Stellantrieb korrekt zusammengebaut und fest mit dem passenden versiegelten Wasserzählergehäuse befestigt ist.
F: Mit welchen Rohrgrößen ist der Aktuator KY-59 kompatibel?
A: Der geräuscharme Wasserzähler-Getriebemotor ist für Wasserzählerventile von DN15 bis DN50 konzipiert und verfügt über zwei Optionen für das Untersetzungsverhältnis, um unterschiedliche Drehmomentanforderungen für verschiedene Rohrdurchmesser und Arbeitsbedingungen zu erfüllen.
F: Können die Kabelreihenfolge und die Kabelspezifikationen angepasst werden?
A: Ja. Wir unterstützen die vollständige Anpassung der Kabelreihenfolge, Farbcodierung, Kabellänge und Kabelstärke an Ihre spezifischen Montage-, Installations- und Steuerungssystemanforderungen.
F: Unterstützt die Schutzart IP67 den Langzeitbetrieb unter Wasser?
A: Die standardmäßige Schutzart IP67 stellt sicher, dass das Gerät staubdicht ist und einem vorübergehenden Eintauchen in bis zu 1 m tiefes Wasser für 30 Minuten standhält. Für einen langfristigen Unterwasserbetrieb in Wasserzähler-Betriebsszenarien muss es korrekt mit dem passenden abgedichteten Wasserzählergehäuse zusammengebaut werden, um eine stabile Schutzleistung aufrechtzuerhalten.
F: Welches Netzteil wird für den KY-59 empfohlen?
A: Die Nennbetriebsspannung beträgt 3,6 V DC, mit einem zulässigen Arbeitsbereich von 2,5 V bis 5 V DC. Wir empfehlen die Verwendung einer stabilen 3,6-V-Lithiumbatterie-Stromversorgung, um Drehmomentleistung, geringen Stromverbrauch und lange Lebensdauer in Einklang zu bringen.
