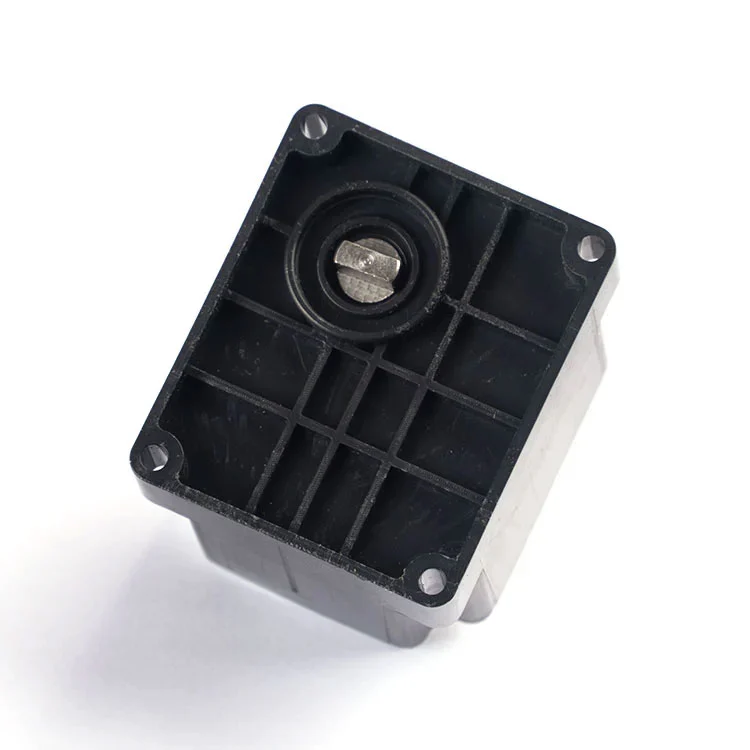

3,6-V-Wasserzähler-Aktuator ohne Kabel für intelligente Wasserzähler DN15–DN25.
Kabelloser 2,0-mm-5-Pin-Plug-and-Play-Anschluss, kein Kabelschweißen. 3,6 V DC · 2,5–5 V betreibbar · Doppelte Untersetzung: 2400:1 für DN15–DN20, 3700:1 für DN25 · ≥1,8–2,7 N·m Drehmoment · ≤25 mA Betriebsstrom · 450 mA Strom bei blockiertem Rotor · ≤10–16 s öffnen/schließen · IP67.
Entwickelt für die automatisierte Zählermontage und batteriebetriebene Smart-Meter-Plattformen. Pin-Funktionen und -Reihenfolge können individuell angepasst werden.
OEM-Pin-Definition, Stecker und individuelle Anpassung des Brandings. Mindestbestellmenge und Vorlaufzeit werden im Angebot bestätigt.Senden Sie die Spezifikationen Ihrer Zählerplattform für ein passendes Angebot.
Wenn Sie Stellantriebe für eine Produktionslinie für intelligente Wasserzähler beschaffen, sind die Genehmigungsfragen vorhersehbar: Erfordert die Verbindung Kabelschweißen, hält das Drehmoment einem gealterten Ventil stand und passt die Pin-Definition ohne Nacharbeit zu Ihrer Zählerplatine? Dieser kabellose Aktuator basiert auf diesen drei Einschränkungen.
Kaiye stellt seit der frühen Einführung intelligenter Messgeräte Stellantriebe für Wasserzähler mit einer jährlichen Stellantriebskapazität her10 Millionen Sätzeund mehr als 30 Jahre Erfahrung in der Hardware- und Regelventilproduktion. Dieser kabellose Aktuator ist Teil dieser serienmäßig bewährten Plattform – entwickelt für OEM-Integration, Chargenkonsistenz und vorhersehbare Lieferzeiten.
Nachfolgend finden Sie den Verbindungsvergleich, die Arbeitsparameter, die Pin-Definition, die Beschaffungsgrenzen und die technischen Fragen, die Ihr Ingenieurteam vor der Freigabe eines Musters stellen wird.
Richten Sie den 2,0-mm-5-poligen Stecker an der Buchse der Zählerplatine aus und setzen Sie den Aktuator auf den Ventilschaft.
Überprüfen Sie, ob der Stecker fest sitzt und der Stiftkontakt stabil ist. Es ist kein Kabelschweißen erforderlich.
Schalten Sie das Gerät ein und überprüfen Sie die Öffnungs-/Schließreaktion, die Stromaufnahme und den Ventilweg, bevor Sie die Charge freigeben.
Die folgende Tabelle gibt die Standardkonfiguration des drahtlos arbeitenden Aktors wieder. Wenn Ihre Messgeräteplattform mit einer anderen Spannung, Drehmomentkurve oder Pin-Definition arbeitet, können diese Parameter während der OEM-Überprüfung angepasst werden.
| Parameter | Standardwert | Beschaffungshinweis |
|---|---|---|
| Nennspannung | 3,6 V Gleichstrom | Bestätigen Sie die Kompatibilität mit dem Akku des Messgeräts |
| Betriebsspannungsbereich | 2,5–5 V Gleichstrom | Eine höhere Spannung innerhalb des Bereichs liefert ein höheres Drehmoment, verkürzt jedoch die Lebensdauer |
| Betriebsstrom | ≤25 mA | Budget für Spitzenstrom während des Ventilhubs, nicht nur im Standby-Modus |
| Strom bei blockiertem Rotor | Ca. 450 mA (Motor der 300er-Serie) | Nützlich für die Dimensionierung von Treiber- und Schutzschaltungen |
| Untersetzungsverhältnis | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Untersetzungsverhältnis an Ventilgröße anpassen; Verwenden Sie nicht 2400:1 für DN25 |
| Ausgangsdrehmoment | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Überprüfen Sie das Ventilsitzdrehmoment und die Rohrgröße |
| Öffnungs-/Schließzeit | ≤10 s (2400:1) ≤16 s (3700:1) |
Öffnen-schließen oder Schließen-öffnen bei Nennspannung |
| Wasserdichtigkeitsklasse | IP67 | Staubdicht und gegen zeitweiliges Untertauchen geschützt |

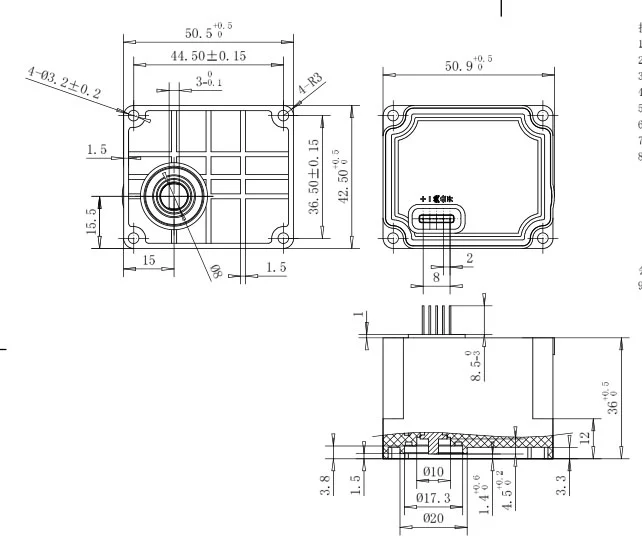

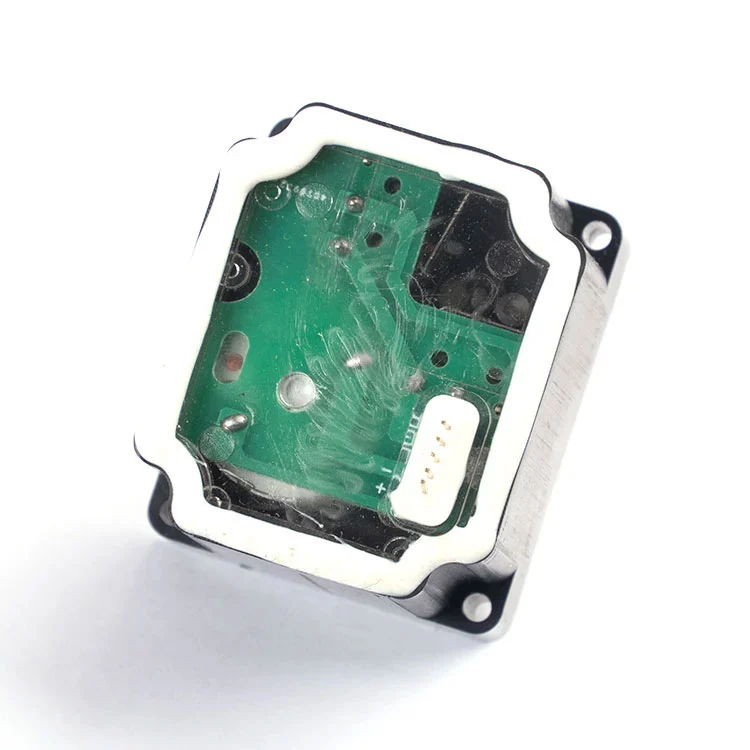

| Verbindung | 2,0 mm 5-poliges Plug-and-Play, kein Kabelschweißen | Pin-Funktionen und -Reihenfolge können individuell angepasst werden |
Wenn Ihre Zählerplatine eine andere Pin-Definition verwendet oder einen anderen Anschluss erwartet, kann das Technikteam von Kaiye die Schnittstelle überprüfen und eine passende Konfiguration vorschlagen, anstatt einen Standardstecker in eine inkompatible Platine zu zwingen.
Der Aktuator verwendet eine standardmäßige 2,0-mm-5-Pin-Schnittstelle. Pin-Funktionen und -Reihenfolge können entsprechend Ihren Projektanforderungen angepasst werden.
| Pin-Nummer (2,0 mm) | Pin-Funktionsdefinition |
|---|---|
| I | Steuersignal „Ventil offen“. |
| II | Gemeinsames Terminal (COM) |
| III | Ventil-Schließ-Steuersignal |
| IV | Gleichstrom positiv (+) |
| V | Gleichstrom negativ (-) |
Power-Pins.Pin IV und V versorgen den Motorantrieb. Der Antriebsstromkreis sollte für den Strom von 450 mA bei blockiertem Rotor ausgelegt sein, auch wenn der normale Betriebsstrom ≤25 mA beträgt, da der Ventilsitz kurzzeitig einen höheren Strom erfordern kann. Wenn der Aktuator vor Ort austauschbar ist, wird ein Verpolungsschutz auf der Zählerplatine empfohlen.
Kontrollstifte.Pin I, II und III übertragen die Öffnungs-/Schließsteuerung und COM. Dieser Schaltkreis sollte als Steuereingang und nicht als Stromleitung behandelt werden und sollte unabhängig vom Kommunikationsmodul bleiben, damit ein Kommunikationsfehler die Ventilsteuerung nicht deaktiviert.
Vor der Mengenfreigabe sollten Käufer die Pin-Reihenfolge, die Steckerausrichtung und die Position des Betätigungselements im Messgerätgehäuse überprüfen. Kaiye kann ein Muster zur mechanischen und elektrischen Passprüfung liefern, bevor der Produktionsauftrag erteilt wird.
Der Aktuator ist für Smart-Meter-Plattformen positioniert, bei denen Plug-and-Play-Montage, geringer Stromverbrauch und eine stabile Pin-Verbindung wichtiger sind als eine Hochgeschwindigkeitsbetätigung. Zu den typischen Volumenanwendungen gehören:
Da der Aktuator Teil der umfassenderen Wasserzähler-Komponentenplattform von Kaiye ist, können Käufer, die mehrere Komponenten beziehen, Qualifizierung und Logistik konsolidieren. Wenn Ihr Projekt auch eine drahtlose Kommunikation auf Zählerebene erfordert, ist der Aktor so konzipiert, dass er mit dem von Kaiye zusammenarbeitetDrahtloser WasserzählerPlattform. Sie können auch die vollständige Rezension lesenStellantriebsbereich für Wasserzählerfür verwandte Modelle.
Für B2B-Käufer sollte „Hersteller“ die Prozesskontrolle bedeuten und nicht nur ein Handelsunternehmen mit einem Katalog. Kaiye betreibt ein ISO 9001-Qualitätssystem, führt eine automatisierte Produktion für Stellantriebsbaugruppen durch und produziert seit mehr als zwei Jahrzehnten Stellantriebe für Wasserzähler. Dieser kabellose Aktuator profitiert von dieser Produktionsbasis auf drei konkrete Arten:
Chargenkonsistenz.Durch die drahtlose Stiftverbindung entfällt das manuelle Kabelschweißen, das eine der größten Ursachen für Abweichungen von Einheit zu Einheit bei der Aktuatormontage darstellt. Automatisierte Montage und kontrollierte Stiftabmessungen reduzieren Schwankungen im Kontaktwiderstand und in der Reaktionszeit.
Eingangskontrolle und Endtest.Zur Standardproduktion gehören Funktionsprüfungen für Stromaufnahme, Ansprechzeit und Ventilhub. Käufer können das Prüfprotokoll und den Probenahmeplan anfordern, bevor sie eine Großbestellung aufgeben.
Rückverfolgbarkeit.Modellcode, Produktionscharge und Testaufzeichnungen werden aufbewahrt, sodass bei Auftreten eines Feldproblems die betroffene Population isoliert werden kann, anstatt jeden Aktuator im Projekt als verdächtig zu behandeln. Weitere Informationen zur Produktionsbasis und zum Qualitätssystem von Kaiye finden Sie unterFirmenprofil und Fertigungsübersicht.
Der drahtlose Aktuator ist als Standardeinheit erhältlich, aber „Standard“ bedeutet nicht „fest“. Für OEM- und Projektkäufer werden die folgenden Elemente üblicherweise nach der technischen Prüfung angepasst:
Pin-Definition und -Reihenfolge.Pin-Funktionen und Pin-Reihenfolge können an Ihre Zählerplatine angepasst werden.
Stecker und Gehäuse.Steckertyp, Ausrichtung und Betätigungsgehäuse können passend zu Ihrem Messgerätegehäuse und Ihrer Montagevorrichtung spezifiziert werden.
Untersetzungsverhältnis.Wenn Ihre Ventilgröße außerhalb von DN15–DN25 liegt oder das Sitzdrehmoment ungewöhnlich ist, ist möglicherweise ein anderes Übersetzungsverhältnis oder eine andere Motorstufe geeigneter als die Standardkonfiguration 2400:1 oder 3700:1.
Branding und Verpackung.Bei Großbestellungen sind Private-Label-Kennzeichnung, neutrale Verpackung und projektspezifische Etikettierung möglich.
Typische Mindestbestellmengen und Vorlaufzeiten werden im Angebot bestätigt. Die Standardlieferung erfolgt in der Regel 15–30 Tage nach Bestellung und Musterbestätigung, abhängig von der Bestellmenge und der Komponentenverfügbarkeit.
Was bedeutet „kein Draht“ bei diesem Stellantrieb?
Es bezieht sich auf eine drahtlose Stiftverbindung: Der Aktuator wird über eine 2,0-mm-5-polige Schnittstelle direkt an den Zählersockel und das Elektronikmodul angeschlossen, ohne dass Kabelschweißen erforderlich ist. Dies vereinfacht die Montage und unterstützt automatisierte Produktionslinien.
Für welche Wasserzählerkaliber ist der drahtlose Stellantrieb geeignet?
Es ist für intelligente Wasserzähler DN15–DN25 konzipiert. Verwenden Sie eine Reduzierung von 2400:1 für DN15- und DN20-Messgeräte und eine Reduzierung von 3700:1 für DN25-Messgeräte.
Was ist die Pin-Definition?
Die standardmäßige 2,0-mm-5-Pin-Definition lautet: I Steuersignal „Ventil öffnen“, II gemeinsamer Anschluss (COM), III Steuersignal „Ventil schließen“, IV Gleichstrom positiv (+), V Gleichstrom negativ (-). Pin-Funktionen und -Reihenfolge können individuell angepasst werden.
Können die Pin-Definition, das Kabel oder das Branding angepasst werden?
Ja. Pin-Funktionen, Pin-Reihenfolge, Steckertyp und Private-Label-Markierung können für Großbestellungen nach technischer Prüfung festgelegt werden.
Wie lange ist die Lieferzeit bei regulären Bestellungen?
Die Lieferzeit beträgt in der Regel 15–30 Tage und kann je nach Modellzeitraum und Bestellmenge kürzer oder länger sein.
