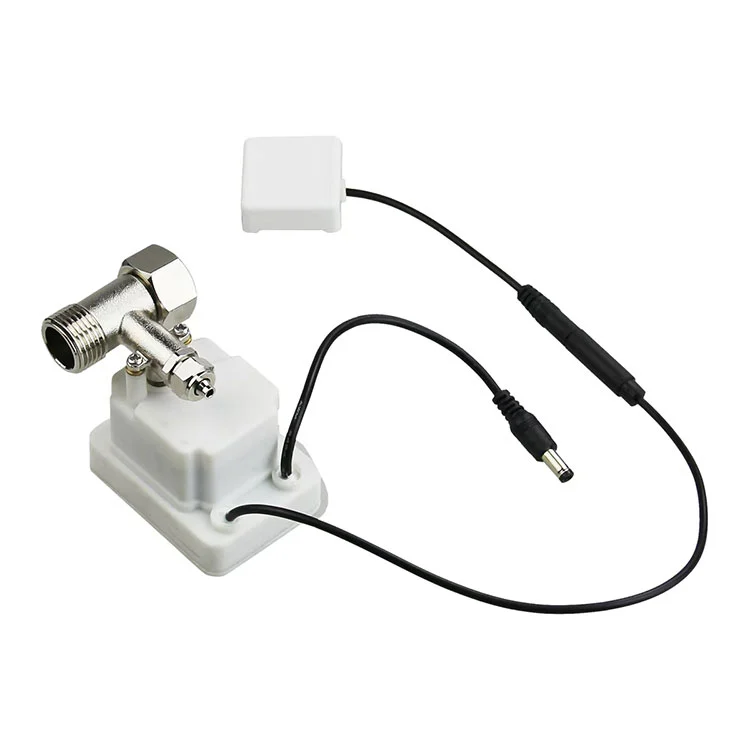

KY-KT-27 – 24-V-Wasserzähler-Reinigungsventilantrieb für intelligente Wasserzähler und Reinigungssysteme.
≥1,8 N·m Ausgangsdrehmoment · 2400:1 maschinell bearbeitetes Metallgetriebe · IP66-Gehäuse · ≤10 s Ventilansprechverhalten · ≤80 mA Betriebsstrom · 450 mA Strom bei blockiertem Rotor.
Unterstützt elektrische Fernbedienung und manuellen Notbetrieb. Leckage-Alarmkabel löst automatisches Schließen des Ventils und rote Anzeige bei Wasserkontakt aus. Entwickelt für Ventilplattformen DN15–DN20.
OEM-Anpassung: Spannung, Kabellänge und Stecker, Steuerlogik, Drehmomentstufe, Branding und Verpackung. Standard-Mindestbestellmenge ab 500 Stück; Lieferzeit 15–25 Werktage nach Musterfreigabe.Senden Sie Ihre Ventilspezifikationen für ein passendes Angebot.
Wenn Sie Ventilantriebe für intelligente Wasserzähler, Reinigungssysteme oder die Steuerung von Rohrleitungen mit kleinem Durchmesser in großen Mengen beschaffen, ist der KY-KT-27 für einen Zweck konzipiert: Ventile zuverlässig auf Befehl zu schließen und zu öffnen, Zyklus für Zyklus, ohne zusätzlichen Wartungsaufwand für Ihr Produkt oder Projekt.
Kaiye stellt seit der frühen Einführung intelligenter Messgeräte Stellantriebe für Wasserzähler mit einer jährlichen Stellantriebskapazität her10 Millionen Sätzeund über 30 Jahre Erfahrung in der Hardware- und Regelventilproduktion. Der KY-KT-27 ist Teil dieser serienmäßig bewährten Plattform – entwickelt für OEM-Integration, Chargenkonsistenz und vorhersehbare Vorlaufzeiten.
Dies ist kein Katalogplatzhalter. Nachfolgend finden Sie die tatsächlichen Arbeitsparameter, die Montage- und Verkabelungslogik, die Beschaffungsgrenzen und die technischen Fragen, die Ihr Ingenieurteam vor der Genehmigung eines Musters stellen wird.
Die meisten Ausfälle von Smart-Meter-Ventilen sind nicht auf die Elektronik zurückzuführen. Sie entstehen durch unzureichendes Drehmoment bei gealterten Ventilen, Dichtungsfehler in feuchten Zählerkästen oder Verkabelungskonfigurationen, die nicht zur Zählerplattform passen. Der KY-KT-27 geht diese drei Fehlerpunkte direkt an.
Der Stellantrieb hat eine Nennkraft von ≥1,8 Nm durch eine Metallgetriebeuntersetzung von 2400:1 und ist für Wasserzählerventile DN15 und DN20 ausgelegt. Metallzahnräder werden maschinell bearbeitet und nicht gesintert, wodurch die Drehmomentabgabe über lange Zyklen hinweg erhalten bleibt und das Risiko von ausgerissenen Zähnen bei Abwürgebedingungen verringert wird.
Zählerkästen sind feucht, gelegentlich unter Wasser und Kondenswasser ausgesetzt. Das IP66-Gehäuse schützt den Antriebsstrang und die Steuerelektronik und ermöglicht, dass der Aktuator in Außengruben, Versorgungsschränken und Gehäusen für Reinigungsgeräte funktionsfähig bleibt.

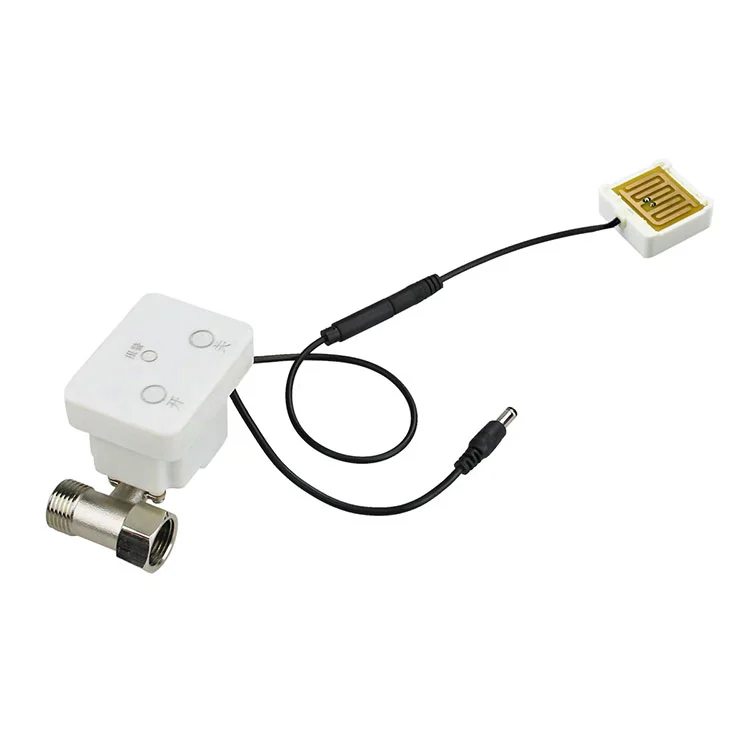

Wenn das optionale Wasserleck-Alarmkabel einen Wasserkontakt erkennt, schließt der Aktor automatisch das Ventil und aktiviert eine rote Anzeige. Hierbei handelt es sich um eine fest verdrahtete Sicherheitsreaktion, die unabhängig von der vorgeschalteten Zählerelektronik arbeitet und so die Abhängigkeit von Firmware-Eingriffen verringert.
Installationsteams müssen das Ventil betätigen, bevor Strom angelegt wird, und Wartungsteams benötigen eine Möglichkeit, das Ventil während der Wartung zu öffnen oder zu schließen. Der KY-KT-27 unterstützt den manuellen Notbetrieb neben der elektrischen Fernbedienung, sodass das Ventil nie blockiert wird.
Die folgende Tabelle spiegelt die Standardkonfiguration des KY-KT-27 wider. Wenn Ihre Messgeräteplattform mit einer anderen Spannung, Drehmomentkurve oder Verkabelungskonvention arbeitet, können diese Parameter während der OEM-Überprüfung angepasst werden.
| Parameter | Standardwert | Beschaffungshinweis |
|---|---|---|
| Modell | KY-KT-27 | Bestätigen Sie den Modellcode auf Probe und Datenblatt |
| Nennspannung | 24 V DC | Arbeitsbereich 23–25 V; Bestätigen Sie die Kompatibilität mit der Stromschiene des Messgeräts |
| Betriebsstrom | ≤80 mA | Budget für Spitzenstrom während des Ventilhubs, nicht nur im Standby-Modus |
| Strom bei blockiertem Rotor | 450mA | Nützlich für die Dimensionierung von Treiber- und Schutzschaltungen |
| Ausgangsdrehmoment | ≥1,8 N·m | Gemessen bei Nennspannung; Überprüfen Sie es anhand des Ventilsitzdrehmoments |
| Untersetzungsverhältnis | 2400:1 | Abgestimmt auf die Ventilplattform DN15–DN20 |
| Ventilreaktionszeit | ≤10 s | Öffnen-schließen oder Schließen-öffnen bei Nennspannung |
| Wasserdichtigkeitsklasse | IP66 | Geeignet für feuchte, spritzwassergefährdete und im Außenbereich befindliche Messgerätegehäuse |
| Verdrahtung | Netzkabel + Leckage-Alarmkabel | Kabellänge, Steckertyp und Aderfarbe können individuell angepasst werden |
Wenn Ihre Anwendung mit 3,6 V, 5 V oder 12 V läuft oder eine andere Drehmomentstufe erfordert, kann das Ingenieurteam von Kaiye die Ventillast überprüfen und eine passende Antriebskonfiguration vorschlagen, anstatt eine Standard-SKU in eine inkompatible Ventilplattform zu zwingen.
Für OEM-Käufer ist der Aktuator nur so gut wie seine Passung zum Messgerätegehäuse, zum Ventilschaft und zur Steuerplatine. Der KY-KT-27 verwendet ein kompaktes, integriertes Gehäuse, das für platzbeschränkte Smart-Meter-Gehäuse gedacht ist, mit einem Verkabelungsschema, das die Stromversorgung vom Leckerkennungskreis trennt.
Stromverkabelung.Der Aktuator wird über ein spezielles Kabel mit Strom versorgt. Der Antriebsstromkreis sollte für den Blockierstrom von 450 mA ausgelegt sein, auch wenn der normale Betriebsstrom ≤80 mA beträgt, da der Ventilsitz kurzzeitig einen höheren Strom erfordern kann. Wenn der Aktuator vor Ort austauschbar ist, wird ein Verpolungsschutz auf der Zählerplatine empfohlen.
Verkabelung für Leckagealarm.Das Leckagekabel ist ein separater Eingang. Wenn das Sensorkabel Wasserkontakt erkennt, schließt der Aktuator das Ventil und löst die rote Alarmanzeige aus. Dieser Schaltkreis sollte als Sicherheitseingang und nicht als Messsignal behandelt werden und unabhängig vom Kommunikationsmodul bleiben, damit ein Kommunikationsfehler die durch Leckage ausgelöste Schließung nicht deaktiviert.
Montageschnittstelle.Der Stellantrieb ist um den Ventilschaft und das Montagemuster herum konstruiert, das bei Smart-Meter-Ventilgehäusen DN15–DN20 verwendet wird. Vor der Mengenfreigabe sollten Käufer den Schaftwinkel, den Abstand der Montagelöcher und die Ausrichtung des Betätigungselements im Messgerätgehäuse überprüfen. Kaiye kann ein Muster zur mechanischen Passprüfung liefern, bevor der Produktionsauftrag erteilt wird.
Wenn Sie auch das Zählergehäuse oder die komplette Ventilbaugruppe beziehen, kann der Stellantrieb zusammen mit dem überprüft werdenWasserzählergehäuseund Ventilkörper, um Schnittstellenfehlanpassungen bei der Montage zu reduzieren.
Der Stellantrieb ist für die Steuerung von Ventilen mit kleinem Durchmesser positioniert, bei denen elektrische Fernbedienung und ausfallsicheres Schließen wichtiger sind als eine Hochgeschwindigkeitsbetätigung. Zu den typischen Volumenanwendungen gehören:
Ferngesteuertes Öffnen/Schließen für die Abrechnungskontrolle, die Verwaltung von Zahlungsrückständen und die Reaktion auf Lecks in Mehrfamilienhäusern und von Versorgungsunternehmen verwalteten Wohnkonten.
Automatische Abschaltung bei Leckerkennung, Tankfüllstandskontrolle und Filterzyklus-Ventilbetrieb in Point-of-Use- und kommerziellen Reinigungsgeräten.
Serieninstallation bei Altbausanierungen, Campus-Wassermanagement und Industriepark-Unterzählern, bei denen Stellantriebe in vier- oder fünfstelligen Mengen beschafft werden.
Lieferung von Stellantrieben an Hersteller von Wasserzählern und Ventilautomatisierungswerkstätten, die den Stellantrieb in ihr eigenes Messgerät oder Ventilprodukt integrieren, bevor sie an den Versorger geliefert werden.
Da der Aktuator Teil der umfassenderen Wasserzähler-Komponentenplattform von Kaiye ist, können Käufer, die mehrere Komponenten beziehen, Qualifizierung und Logistik konsolidieren. Wenn Ihr Projekt auch eine drahtlose Kommunikation auf Zählerebene erfordert, ist der Aktor so konzipiert, dass er mit dem von Kaiye zusammenarbeitetDrahtloser WasserzählerPlattform, bei der Ventilsteuerung und Datenfernübertragung als ein System und nicht als zwei separat qualifizierte Teile behandelt werden.

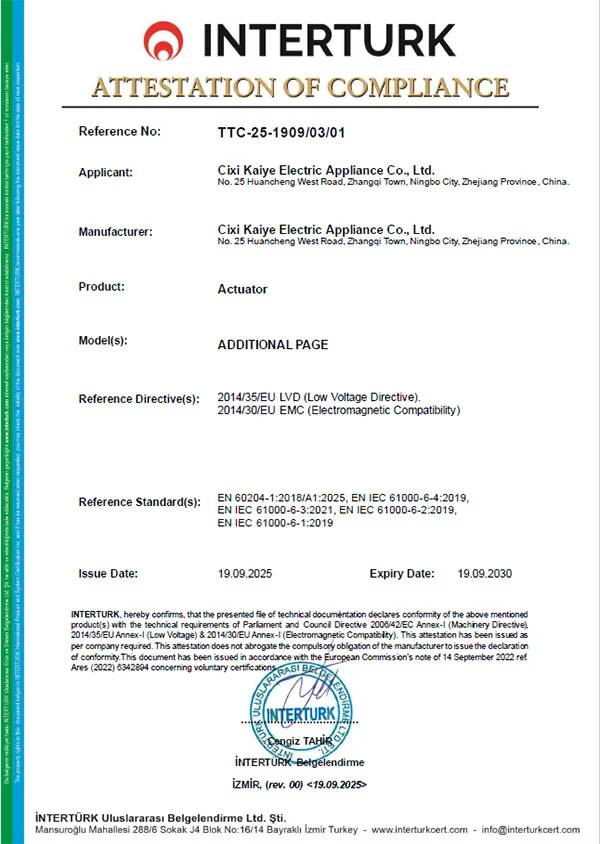

Für B2B-Käufer sollte „Hersteller“ die Prozesskontrolle bedeuten und nicht nur ein Handelsunternehmen mit einem Katalog. Kaiye betreibt ein ISO 9001-Qualitätssystem, führt eine automatisierte Produktion für Stellantriebsbaugruppen durch und produziert seit mehr als zwei Jahrzehnten Stellantriebe für Wasserzähler. Der KY-KT-27 profitiert von dieser Produktionsbasis auf drei konkrete Arten:
Chargenkonsistenz.Metallzahnräder werden auf kontrollierte Abmessungen bearbeitet. Die automatisierte Montage reduziert die Abweichungen von Einheit zu Einheit im Zahneingriff, der Drehmomentabgabe und der Reaktionszeit – entscheidend, wenn Sie Tausende von Aktuatoren in einem Versorgungsprojekt installieren.
Eingangskontrolle und Endtest.Zur Standardproduktion gehören Funktionsprüfungen für Stromaufnahme, Ansprechzeit und Ventilhub. Käufer können das Prüfprotokoll und den Probenahmeplan anfordern, bevor sie eine Großbestellung aufgeben.
Rückverfolgbarkeit.Modellcode, Produktionscharge und Testaufzeichnungen werden aufbewahrt, sodass bei Auftreten eines Feldproblems die betroffene Population isoliert werden kann, anstatt jeden Aktuator im Projekt als verdächtig zu behandeln. Weitere Informationen zur Produktionsbasis und zum Qualitätssystem von Kaiye finden Sie unterFirmenprofil und Fertigungsübersicht.
Der KY-KT-27 ist als Standardgerät erhältlich, aber „Standard“ bedeutet nicht „fest“. Für OEM- und Projektkäufer werden die folgenden Elemente üblicherweise nach der technischen Prüfung angepasst:
Spannung und Antriebslogik.Wenn Ihre Zählerplatine 3,6 V, 5 V oder 12 V statt 24 V liefert, kann der Stellantrieb überprüft und angepasst werden. Auch die Polarität des Steuersignals und die Öffnungs-/Schließlogik können an Ihre Platine angepasst werden.
Kabel und Stecker.Kabellänge, Drahtquerschnitt, Farbcode und Steckertyp können passend zu Ihrem Messgerätegehäuse und Ihrer Montagevorrichtung festgelegt werden.
Drehmoment und Übersetzungsverhältnis.Für Ventile mit höherem Sitzdrehmoment oder anderer Schaftgeometrie kann ein alternatives Übersetzungsverhältnis oder eine andere Motorstufe besser geeignet sein als die Standardkonfiguration von 2400:1.
Branding und Verpackung.Bei Großbestellungen sind Private-Label-Kennzeichnung, neutrale Verpackung und projektspezifische Etikettierung möglich.
Die typische MOQ für die Standardkonfiguration beginnt bei 500 Stück; Angepasste Spannungen, Kabel oder Marken können eine höhere Mindestbestellmenge und einen Mustergenehmigungsschritt erfordern. Die Lieferzeit für Standardeinheiten beträgt in der Regel 15–25 Werktage nach Bestellung und Musterbestätigung, abhängig von der Bestellmenge und der Komponentenverfügbarkeit. Die endgültige Mindestbestellmenge und Vorlaufzeit werden beim Angebot bestätigt.
Was ist die Mindestbestellmenge?
Die Standardkonfiguration beginnt bei 500 Stück. Kundenspezifische Spannungen, Kabel, Steckverbinder oder Markenkennzeichnungen erfordern möglicherweise eine höhere Mindestbestellmenge und einen Mustergenehmigungsschritt.
Kann der Aktor für 3,6 V, 5 V oder 12 V angepasst werden?
Ja. Das Standardgerät arbeitet mit 24 V Gleichstrom, der Antrieb kann jedoch nach technischer Bewertung überprüft und an 3,6-V-, 5-V- oder 12-V-Systeme angepasst werden.
Was ist die Vorlaufzeit?
Standardeinheiten sind in der Regel 15–25 Werktage nach Bestellung und Musterbestätigung verfügbar, abhängig von der Bestellmenge und der Komponentenverfügbarkeit.
Schließt es das Ventil automatisch, wenn Wasser austritt?
Ja, wenn das Leckage-Alarmkabel einen Wasserkontakt erkennt, fährt der Aktuator das Ventil zu und aktiviert eine rote Alarmanzeige.
