Wasserzähler-Getriebemotor-Ventilantrieb

Der Einzelschaltaktor für Wasserzähler ist eine spezielle, hochpräzise Steuerungskomponente, die ausschließlich für intelligente Wasserzählersysteme für Privathaushalte und Gewerbe entwickelt wurde und als zentrales Ausführungsgerät für die Fernsteuerung von Ventilen dient. Im Gegensatz zu Universalantrieben ist dieses Modell auf die besonderen Betriebsanforderungen von intelligenten Wasserzählern zugeschnitten. Seine Kernfunktion besteht darin, den Ein- und Ausschaltstatus von Wasserzählerventilen stabil aus der Ferne zu steuern und so eine solide Grundlage für die Kernfunktionen der intelligenten Wassermessung zu schaffen, einschließlich Vorauszahlungsverwaltung, Fernsteuerung von Ventilen, Verwaltung von Benutzernutzungsberechtigungen und Notwasserabschaltung.

Dieser spezielle Aktuator verfügt über eine mehrstufige Präzisionsgetriebeuntersetzungsstruktur, die die Betriebsgeschwindigkeit des eingebauten kleinen Hochleistungsmotors effektiv reduziert und gleichzeitig sein Ausgangsdrehmoment erheblich verstärkt; Mit einem ausreichenden und stabilen Ausgangsdrehmoment kann es das Wasserzählerventil sanft antreiben, um es an Ort und Stelle zu drehen, wodurch schnelle und zuverlässige Öffnungs- und Schließvorgänge des Ventils ohne Blockierung oder unzureichende Kraft erreicht werden, wodurch eine langfristig stabile Verbindung mit dem intelligenten Wasserzählersystem gewährleistet wird.

Technische Parameter

Verkabelungsdefinition

• Blau:Signal des Endschalters „Ventil öffnen“.

• Weiß:Gemeinsamer Anschluss für Grenzwertsignale

• Gelb:Signal des Endschalters Ventil schließen

• Schwarz:Pluspol (+)

• Rot:Minuspol (–)

Notiz:Aufgrund unterschiedlicher Installationsrichtungen können die Funktionen der Öffnungs-/Schließbegrenzung vertauscht sein; Benutzer müssen entsprechend den tatsächlichen Installationsbedingungen bestätigen.

Kernfunktionen und Anwendungswert

Mit seiner hohen Wasserdichtigkeit gemäß IP67 und seinem Design mit extrem niedrigem Stromverbrauch unterstützt dieser Stellantrieb einen langfristig stabilen Betrieb in feuchten Wasserzählerumgebungen und im Freien. Das hohe Untersetzungsverhältnis von 7200:1 sorgt für ein starkes Ausgangsdrehmoment, das großkalibrige Ventilkörper stabil antreiben kann.

Als zuverlässige Steuerkomponente für intelligente Wasserzähler mit großem Durchmesser wird der Ventilantrieb mit Getriebemotor für Wasserzähler häufig in Wasserzählern für städtische Rohrnetze, industrieller Wassermessung und Wasserversorgungssystemen für Privathaushalte mit großem Durchfluss eingesetzt und zeichnet sich durch hohe Stabilität und lange Lebensdauer aus.

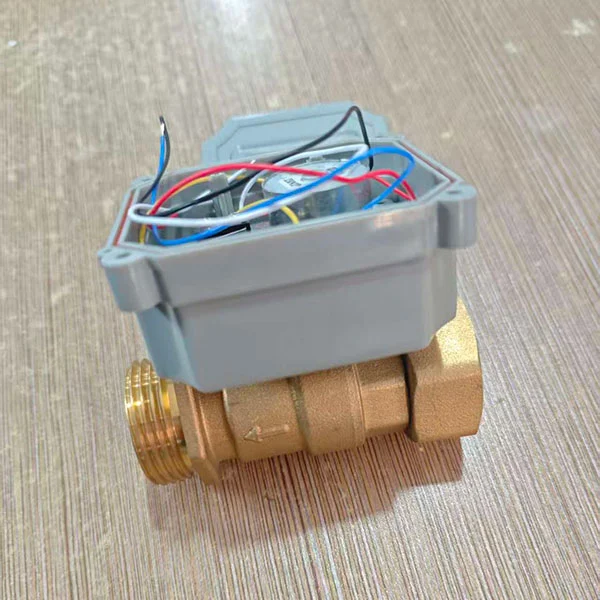

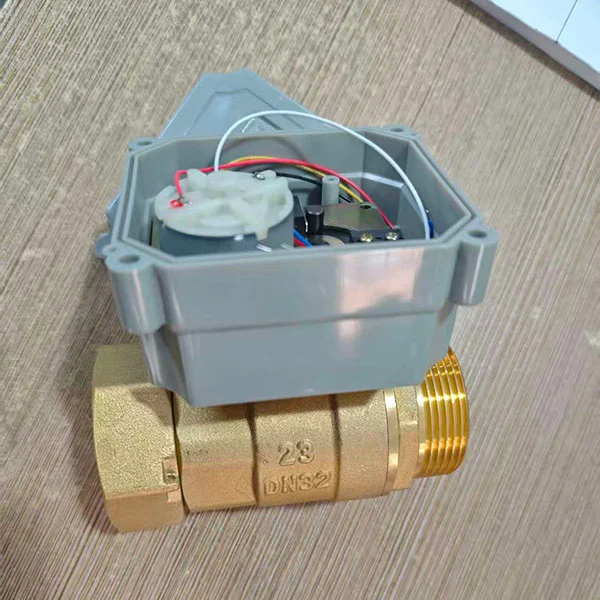

Produktbetriebsdiagramm
