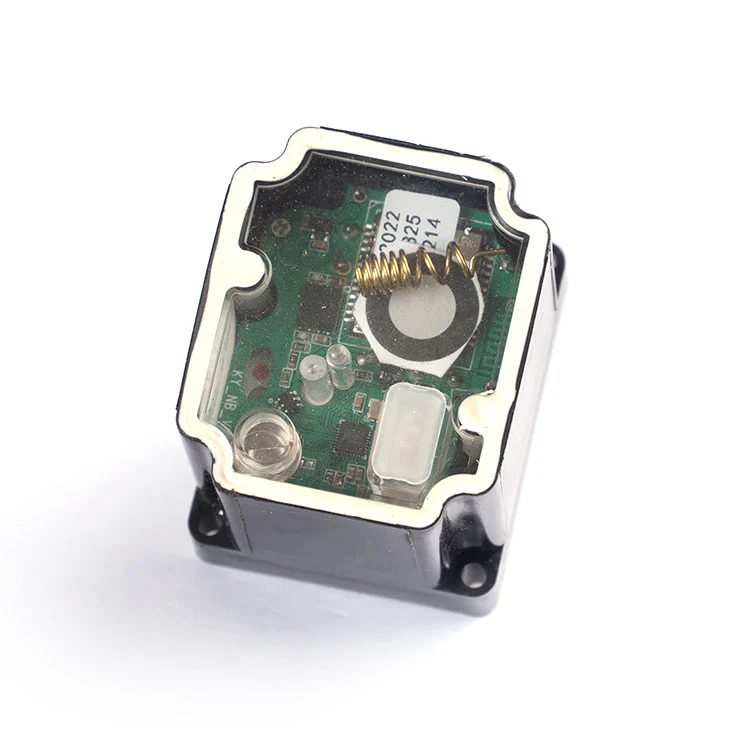

Modularer 3,6-V-Wasserzähler-Aktuator für intelligente Wasserzähler DN15–DN25.
3,6 V DC · 2,5–5 V betreibbar · Doppelte Untersetzung: 2400:1 für DN15–DN20, 3700:1 für DN25 · ≥1,8–2,7 N·m Drehmoment · ≤25 mA Betriebsstrom · 450 mA Strom bei blockiertem Rotor · ≤10–16 s öffnen/schließen · IP67.
4P-Stecker vom Typ PH mit 6 Drähten (4 Signale + 2 Strom). Entwickelt für batteriebetriebene modulare Smart-Meter-Plattformen.
OEM-Kabel-, Stecker- und Branding-Anpassung. Mindestbestellmenge und Vorlaufzeit werden im Angebot bestätigt.Senden Sie die Spezifikationen Ihrer Zählerplattform für ein passendes Angebot.
Wenn Sie modulare Stellantriebe für eine intelligente Wasserzählerplattform beschaffen, sind die Genehmigungsfragen vorhersehbar: Stimmt das Untersetzungsverhältnis mit der Ventilgröße überein, hält das Drehmoment ein gealtertes Ventil und passen die Stecker- und Kabeldefinition ohne Nacharbeit zu Ihrer Zählerplatine? Dieser modulare 3,6-V-Aktuator basiert auf diesen drei Einschränkungen.
Kaiye stellt seit der frühen Einführung intelligenter Messgeräte Stellantriebe für Wasserzähler mit einer jährlichen Stellantriebskapazität her10 Millionen Sätzeund mehr als 30 Jahre Erfahrung in der Hardware- und Regelventilproduktion. Dieser modulare Aktuator ist Teil dieser serienmäßig bewährten Plattform – entwickelt für OEM-Integration, Chargenkonsistenz und vorhersehbare Lieferzeiten.
Nachfolgend finden Sie die Dual-Ratio-Auswahl, die Arbeitsparameter, die Verkabelungs- und Anschlusslogik, die Beschaffungsgrenzen und die technischen Fragen, die Ihr Ingenieurteam vor der Genehmigung eines Musters stellen wird.
Die meisten Probleme bei der Integration modularer Aktuatoren sind nicht auf den Motor zurückzuführen. Sie entstehen durch die Wahl des falschen Untersetzungsverhältnisses für die Ventilgröße, durch den Stromverbrauch, der den Akku schneller als erwartet entlädt, oder durch Stecker- und Kabeldefinitionen, die nicht mit der Zählerplatine übereinstimmen. Dieser Aktuator geht diese drei Fehlerpunkte direkt an.
Die folgende Tabelle spiegelt die standardmäßige modulare Antriebskonfiguration wider. Wenn Ihre Messgeräteplattform mit einer anderen Spannung, Drehmomentkurve oder Anschlusskonvention arbeitet, können diese Parameter während der OEM-Überprüfung angepasst werden.
| Parameter | Standardwert | Beschaffungshinweis |
|---|---|---|
| Nennspannung | 3,6 V Gleichstrom | Bestätigen Sie die Kompatibilität mit dem Akku des Messgeräts |
| Betriebsspannungsbereich | 2,5–5 V Gleichstrom | Eine höhere Spannung innerhalb des Bereichs liefert ein höheres Drehmoment, verkürzt jedoch die Lebensdauer |
| Betriebsstrom | ≤25 mA | Budget für Spitzenstrom während des Ventilhubs, nicht nur im Standby-Modus |
| Strom bei blockiertem Rotor | 450mA | Nützlich für die Dimensionierung von Treiber- und Schutzschaltungen |
| Untersetzungsverhältnis | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Untersetzungsverhältnis an Ventilgröße anpassen; Verwenden Sie nicht 2400:1 für DN25 |
| Ausgangsdrehmoment | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Überprüfen Sie das Ventilsitzdrehmoment und die Rohrgröße |
| Öffnungs-/Schließzeit | ≤10 s (2400:1) ≤16 s (3700:1) |
Öffnen-schließen oder Schließen-öffnen bei Nennspannung |
| Wasserdichtigkeitsklasse | IP67 | Geeignet für feuchte, spritzwassergefährdete und im Außenbereich befindliche Messgerätegehäuse |
| Stecker | PH-Typ, 4P mit 6 Drähten | 4 Signalleitungen + 2 Stromkabel; Überprüfen Sie die Kabeldefinition anhand des Datenblatts |
Wenn Ihre Zählerplatine einen anderen Anschluss verwendet oder eine andere Kabeldefinition erwartet, kann das Technikteam von Kaiye den Kabelbaum überprüfen und eine passende Konfiguration vorschlagen, anstatt einen Standardstecker in eine inkompatible Platine zu zwingen.
Bei modularen Zählerplattformen ist der Aktuator nur so gut, wie er zur Zählerplatine, zum Ventilschaft und zum Gehäuse passt. Dieser Aktuator verwendet einen 4P-Stecker vom Typ PH mit 6 Drähten: 4 Signalleitungen plus 2 Stromkabel. Der Stecker soll direkt in die Zählerplatine passen und nicht fest verdrahtet sein.
Stromverkabelung.Das Leistungspaar speist den Motorantrieb. Der Antriebsstromkreis sollte für den Strom von 450 mA bei blockiertem Rotor ausgelegt sein, auch wenn der normale Betriebsstrom ≤25 mA beträgt, da der Ventilsitz kurzzeitig einen höheren Strom erfordern kann. Wenn der Aktuator vor Ort austauschbar ist, wird ein Verpolungsschutz auf der Zählerplatine empfohlen.
Signalverkabelung.Die 4 Signalleitungen übertragen die Öffnungs-/Schließsteuerung und die Positionsrückmeldung. Dieser Schaltkreis sollte als Steuereingang und nicht als Stromleitung behandelt werden und sollte unabhängig vom Kommunikationsmodul bleiben, damit ein Kommunikationsfehler die Ventilsteuerung nicht deaktiviert.
Drahtdefinition.Die aktuelle Produktdokumentation zeigt 6 Drähte, aber die Farbdefinitionen müssen vor der Produktion anhand des tatsächlichen Datenblatts bestätigt werden. Käufer sollten vor der Musterfreigabe den endgültigen Schaltplan und die Pinbelegung anfordern.
Montageschnittstelle.Der Stellantrieb ist um den Ventilschaft und das Montagemuster herum konstruiert, die bei modularen Smart-Meter-Ventilgehäusen DN15–DN25 verwendet werden. Vor der Mengenfreigabe sollten Käufer den Schaftwinkel, den Abstand der Montagelöcher und die Ausrichtung des Betätigungselements im Messgerätgehäuse überprüfen. Kaiye kann ein Muster zur mechanischen Passprüfung liefern, bevor der Produktionsauftrag erteilt wird.
Wenn Sie auch das Zählergehäuse oder die komplette Ventilbaugruppe beziehen, kann der Stellantrieb zusammen mit dem überprüft werdenWasserzählergehäuseund Ventilkörper, um Schnittstellenfehlanpassungen bei der Montage zu reduzieren.
Der Aktuator ist für modulare Smart-Meter-Plattformen positioniert, bei denen batteriebetriebener Betrieb, geringer Stromverbrauch und ein Steckanschluss wichtiger sind als eine Hochgeschwindigkeitsbetätigung. Zu den typischen Volumenanwendungen gehören:
Da der Aktuator Teil der umfassenderen Wasserzähler-Komponentenplattform von Kaiye ist, können Käufer, die mehrere Komponenten beziehen, Qualifizierung und Logistik konsolidieren. Wenn Ihr Projekt auch eine drahtlose Kommunikation auf Zählerebene erfordert, ist der Aktor so konzipiert, dass er mit dem von Kaiye zusammenarbeitetDrahtloser WasserzählerPlattform. Sie können auch die vollständige Rezension lesenStellantriebsbereich für Wasserzählerfür verwandte Modelle.
Für B2B-Käufer sollte „Hersteller“ die Prozesskontrolle bedeuten und nicht nur ein Handelsunternehmen mit einem Katalog. Kaiye betreibt ein ISO 9001-Qualitätssystem, führt eine automatisierte Produktion für Stellantriebsbaugruppen durch und produziert seit mehr als zwei Jahrzehnten Stellantriebe für Wasserzähler. Dieser modulare Aktuator profitiert von dieser Produktionsbasis auf drei konkrete Arten:
Chargenkonsistenz.Zahnräder werden auf kontrollierte Abmessungen bearbeitet. Die automatisierte Montage reduziert die Abweichungen von Einheit zu Einheit im Zahneingriff, der Drehmomentabgabe und der Reaktionszeit – entscheidend, wenn Sie Tausende von Aktuatoren in einem Versorgungsprojekt installieren.
Eingangskontrolle und Endtest.Zur Standardproduktion gehören Funktionsprüfungen für Stromaufnahme, Ansprechzeit und Ventilhub. Käufer können das Prüfprotokoll und den Probenahmeplan anfordern, bevor sie eine Großbestellung aufgeben.
Rückverfolgbarkeit.Modellcode, Produktionscharge und Testaufzeichnungen werden aufbewahrt, sodass bei Auftreten eines Feldproblems die betroffene Population isoliert werden kann, anstatt jeden Aktuator im Projekt als verdächtig zu behandeln. Weitere Informationen zur Produktionsbasis und zum Qualitätssystem von Kaiye finden Sie unterFirmenprofil und Fertigungsübersicht.
Der modulare Aktuator ist als Standardeinheit erhältlich, Standard bedeutet jedoch nicht fest. Für OEM- und Projektkäufer werden die folgenden Elemente üblicherweise nach der technischen Prüfung angepasst:
Kabel und Stecker.Kabellänge, Drahtquerschnitt, Farbcode und Steckertyp können passend zu Ihrem Messgerätegehäuse und Ihrer Montagevorrichtung festgelegt werden.
Drahtdefinition und Steuerlogik.Die Signalzuordnung für Öffnen/Schließen und die Strompolarität können an Ihre Zählerplatine angepasst werden.
Untersetzungsverhältnis.Wenn Ihre Ventilgröße außerhalb von DN15–DN25 liegt oder das Sitzdrehmoment ungewöhnlich ist, ist möglicherweise ein anderes Übersetzungsverhältnis oder eine andere Motorstufe geeigneter als die Standardkonfiguration 2400:1 oder 3700:1.
Branding und Verpackung.Bei Großbestellungen sind Private-Label-Kennzeichnung, neutrale Verpackung und projektspezifische Etikettierung möglich.
Typische Mindestbestellmengen und Vorlaufzeiten werden im Angebot bestätigt. Die Standardlieferung erfolgt in der Regel 15–30 Tage nach Bestellung und Musterbestätigung, abhängig von der Bestellmenge und der Komponentenverfügbarkeit.
Für welche intelligenten Wasserzähler-Spezifikationen ist der modulare Aktor geeignet?
Der Stellantrieb ist für intelligente Wasserzähler DN15–DN25 ausgelegt. Verwenden Sie eine Untersetzung von 2400:1 für DN15- und DN20-Messgeräte und eine Untersetzung von 3700:1 für DN25-Messgeräte, um den Ventilsteuerungsanforderungen jedes Kalibers gerecht zu werden.
Was ist der Vorteil des geringen Betriebsstroms (≤25 mA)?
Der niedrige Betriebsstrom reduziert den Stromverbrauch batteriebetriebener Messgeräte, verlängert die Batteriewechselzyklen und reduziert Hitze und Lärm während des Betriebs.
Wie ist die Stecker- und Verkabelungskonfiguration?
Der Aktuator verwendet einen 4P-Stecker vom Typ PH mit 6 Drähten: 4 Signalleitungen plus 2 Stromkabel. Überprüfen Sie vor der Bestellung die genaue Definition der Kabelfarbe anhand des tatsächlichen Produktdatenblatts.
Können Kabel, Stecker oder Branding individuell angepasst werden?
Ja. Bei Großbestellungen können Kabellänge, Drahtstärke, Farbcode, Steckertyp und Private-Label-Markierung angegeben werden.
Wie lange ist die Lieferzeit bei regulären Bestellungen?
Die Lieferzeit beträgt in der Regel 15–30 Tage und kann je nach Modellzeitraum und Bestellmenge kürzer oder länger sein.
