Wenn Sie batteriebetriebene Ventilantriebe für intelligente Wasserzähler beschaffen, sind die wichtigsten Fragen immer dieselben: Hält das Drehmoment bei alten Ventilen stand, wie lange läuft es mit dem Trockenzellenpaket des Zählers und passt die Verkabelung ohne Nacharbeiten zu Ihrer Zählerplatine? Dieser 3,6-V-Aktor basiert auf diesen drei Einschränkungen.
Kaiye stellt seit der frühen Einführung intelligenter Messgeräte Stellantriebe für Wasserzähler mit einer jährlichen Stellantriebskapazität her10 Millionen Sätzeund über 30 Jahre Erfahrung in der Hardware- und Regelventilproduktion. Dieser Trockenzellenantrieb ist Teil dieser serienmäßig bewährten Plattform – entwickelt für OEM-Integration, Chargenkonsistenz und vorhersehbare Lieferzeiten.
Nachfolgend finden Sie die tatsächlichen Arbeitsparameter, die Verdrahtungslogik, die Beschaffungsgrenzen und die technischen Fragen, die Ihr Ingenieurteam vor der Genehmigung eines Musters stellen wird.
Die meisten Ausfälle batteriebetriebener Zählerventile sind nicht auf den Motor zurückzuführen. Sie entstehen durch unzureichendes Drehmoment bei gealterten Ventilen, durch den Stromverbrauch, der den Akku schneller als erwartet entlädt, oder durch eine Verkabelung, die nicht mit der Zählerplatine übereinstimmt. Dieser Aktuator geht diese drei Fehlerpunkte direkt an.

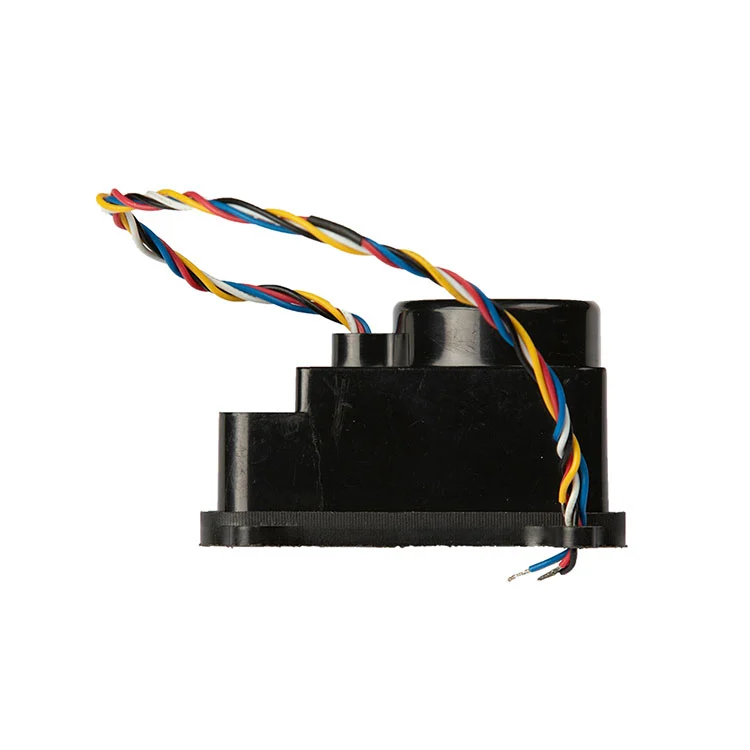

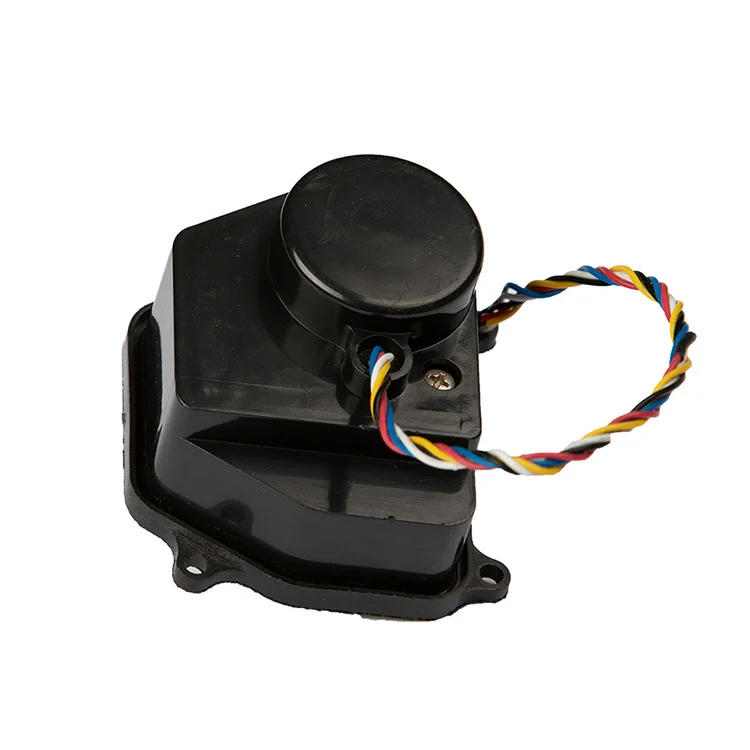

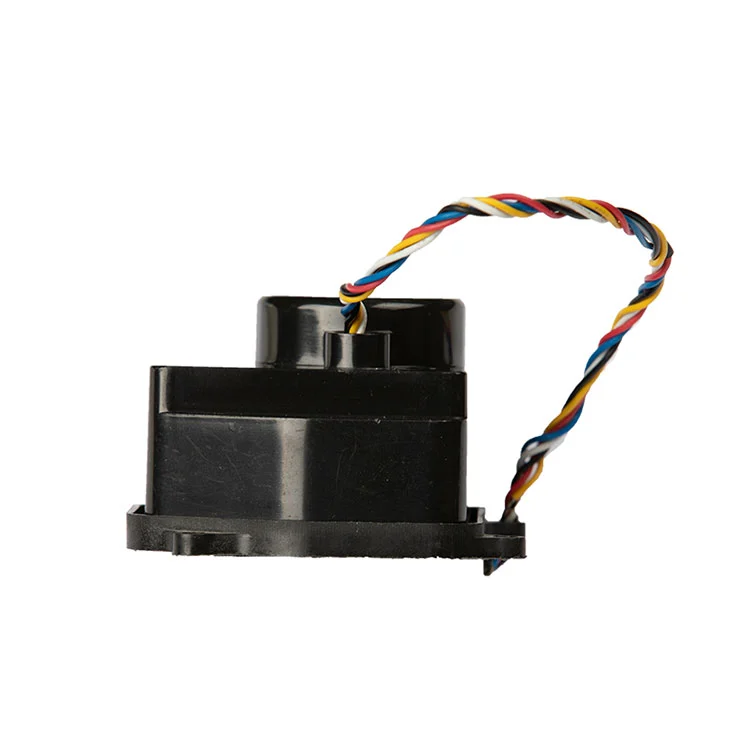

Der Antrieb hat eine Nennkraft von ≥1,8 N·m durch eine Metallgetriebeuntersetzung von 1500:1 und ist für Wasserzählerventile mit kleinem Durchmesser ausgelegt. Metallzahnräder werden maschinell bearbeitet und nicht gesintert, wodurch die Drehmomentabgabe über lange Zyklen hinweg erhalten bleibt und das Risiko von ausgerissenen Zähnen bei Abwürgebedingungen verringert wird.
Der Betriebsstrom beträgt ≤25 mA bei 3,6 V Nennspannung, mit einem Strom bei blockiertem Rotor von 550 mA. Der niedrige Betriebsstrom ermöglicht den Betrieb des Stellantriebs mit einem Standard-Trockenzellenpaket ohne übermäßigen Batterieverbrauch, während die Anzeige des blockierten Rotors Ihrer Treiberschaltung mitteilt, was beim Ventilsitz zu erwarten ist.
Rot negativ, schwarz positiv, blau offen, weiß COM, gelb geschlossen. Das Verkabelungsschema trennt die Stromversorgung von den Steuersignalen zum Öffnen/Schließen, sodass der Aktuator durch die vorhandene Steuerlogik der Zählerplatine gesteuert werden kann, ohne dass eine separate Relaisplatine hinzugefügt werden muss.
Der Aktuator ist für Wohn-, Erd- und nichtelektrifizierte Installationsszenarien vorgesehen, bei denen der Betrieb von 220-V-Netzen oder dedizierten Stromkabeln unpraktisch ist. Es unterstützt eine stabile Ventilsteuerung und Signalrückmeldung ohne bauseitige Strominfrastruktur.
Die folgende Tabelle gibt die Standardkonfiguration des Trockenzellenantriebs wieder. Wenn Ihre Messgeräteplattform mit einer anderen Spannung, Drehmomentkurve oder Verkabelungskonvention arbeitet, können diese Parameter während der OEM-Überprüfung angepasst werden.
| Parameter | Standardwert | Beschaffungshinweis |
|---|---|---|
| Nennspannung | 3,6 V Gleichstrom | Bestätigen Sie die Kompatibilität mit dem Trockenzellenpaket des Messgeräts |
| Betriebsspannungsbereich | 2,5–5 V Gleichstrom | Eine höhere Spannung innerhalb des Bereichs liefert ein höheres Drehmoment, verkürzt jedoch die Lebensdauer |
| Betriebsstrom | ≤25 mA | Budget für Spitzenstrom während des Ventilhubs, nicht nur im Standby-Modus |
| Strom bei blockiertem Rotor | 550mA | Nützlich für die Dimensionierung von Treiber- und Schutzschaltungen |
| Ausgangsdrehmoment | ≥1,8 N·m | Gemessen bei Nennspannung; Überprüfen Sie es anhand des Ventilsitzdrehmoments |
| Untersetzungsverhältnis | 1500:1 | Abgestimmt auf die Ventilplattform für Wasserzähler mit kleinem Durchmesser |
| Ventilreaktionszeit | ≤8 s | Öffnen-schließen oder Schließen-öffnen bei Nennspannung |
| Verdrahtung | Rot negativ, schwarz positiv, blau offen, weiß COM, gelb geschlossen | Kabellänge, Stecker und Aderfarbe können individuell angepasst werden |
Wenn Ihre Zählerplatine eine andere Steuersignalpolarität liefert oder einen anderen Stecker verwendet, kann das Ingenieurteam von Kaiye die Verkabelung überprüfen und eine passende Konfiguration vorschlagen, anstatt einen Standardkabelbaum in eine inkompatible Zählerplattform zu zwingen.
Für OEM-Käufer ist der Aktuator nur so gut wie seine Passung zum Messgerätegehäuse, zum Ventilschaft und zur Steuerplatine. Dieser Trockenzellenantrieb verfügt über einen kompakten Aufbau, der für platzbeschränkte Smart-Meter-Gehäuse gedacht ist, mit einem Verkabelungsschema, das die Stromversorgung von den Steuersignalen zum Öffnen/Schließen trennt.
Stromverkabelung.Rot ist negativ, Schwarz ist positiv. Der Antriebsstromkreis sollte für den Strom von 550 mA bei blockiertem Rotor ausgelegt sein, auch wenn der normale Betriebsstrom ≤25 mA beträgt, da der Ventilsitz kurzzeitig einen höheren Strom erfordern kann. Wenn der Aktuator vor Ort austauschbar ist, wird ein Verpolungsschutz auf der Zählerplatine empfohlen.
Steuerverkabelung.Blau ist offen, Weiß ist COM, Gelb ist geschlossen. Dieser Schaltkreis sollte als Steuereingang und nicht als Stromleitung behandelt werden und sollte unabhängig vom Kommunikationsmodul bleiben, damit ein Kommunikationsfehler die Ventilsteuerung nicht deaktiviert.

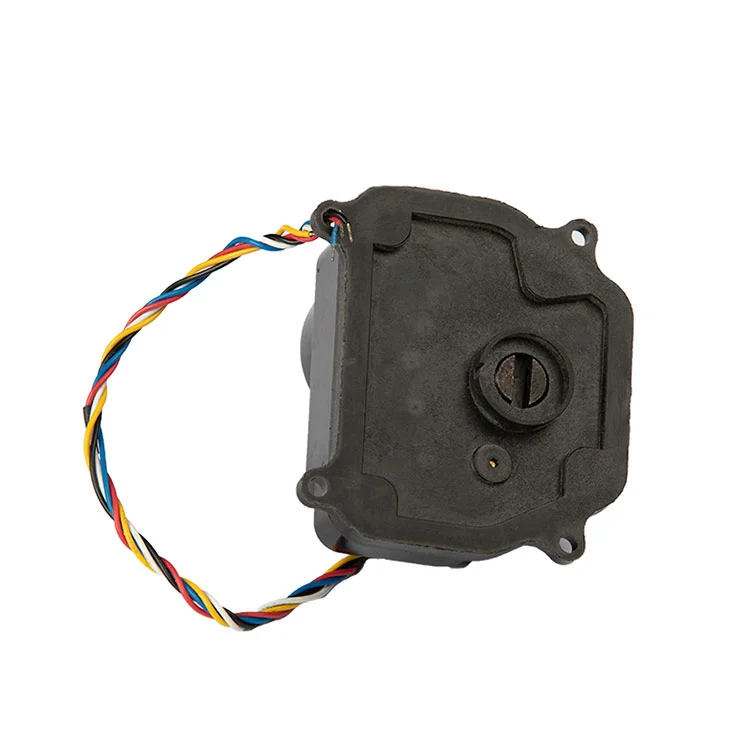

Montageschnittstelle.Der Stellantrieb ist um den Ventilschaft und das Montagemuster herum konstruiert, das bei Smart-Meter-Ventilgehäusen mit kleinem Durchmesser verwendet wird. Vor der Mengenfreigabe sollten Käufer den Schaftwinkel, den Abstand der Montagelöcher und die Ausrichtung des Betätigungselements im Messgerätgehäuse überprüfen. Kaiye kann ein Muster zur mechanischen Passprüfung liefern, bevor der Produktionsauftrag erteilt wird.
Wenn Sie auch das Zählergehäuse oder die komplette Ventilbaugruppe beziehen, kann der Stellantrieb zusammen mit dem überprüft werdenWasserzählergehäuseund Ventilkörper, um Schnittstellenfehlanpassungen bei der Montage zu reduzieren.
Der Stellantrieb ist für die Steuerung von Ventilen mit kleinem Durchmesser positioniert, bei denen batteriebetriebener Betrieb und geringer Stromverbrauch wichtiger sind als eine Hochgeschwindigkeitsbetätigung. Zu den typischen Volumenanwendungen gehören:
Ferngesteuertes Öffnen/Schließen für die Abrechnungskontrolle, die Verwaltung von Zahlungsrückständen und die Reaktion auf Lecks in Mehrfamilienhäusern und von Versorgungsunternehmen verwalteten Wohnkonten.
Unterirdische und im Freien installierte Zähler, bei denen ein 220-V-Netz oder spezielle Stromkabel unpraktisch sind und der Aktuator über das Trockenzellenpaket des Zählers betrieben wird.
Serieninstallation bei Altbausanierungen, Campus-Wassermanagement und Industriepark-Unterzählern, bei denen Stellantriebe in vier- oder fünfstelligen Mengen beschafft werden.
Lieferung von Stellantrieben an Hersteller von Wasserzählern und Ventilautomatisierungswerkstätten, die den Stellantrieb in ihr eigenes Messgerät oder Ventilprodukt integrieren, bevor sie an den Versorger geliefert werden.
Da der Aktuator Teil der umfassenderen Wasserzähler-Komponentenplattform von Kaiye ist, können Käufer, die mehrere Komponenten beziehen, Qualifizierung und Logistik konsolidieren. Wenn Ihr Projekt auch eine drahtlose Kommunikation auf Zählerebene erfordert, ist der Aktor so konzipiert, dass er mit dem von Kaiye zusammenarbeitetDrahtloser WasserzählerPlattform.
Für B2B-Käufer sollte „Hersteller“ die Prozesskontrolle bedeuten und nicht nur ein Handelsunternehmen mit einem Katalog. Kaiye betreibt ein ISO 9001-Qualitätssystem, führt eine automatisierte Produktion für Stellantriebsbaugruppen durch und produziert seit mehr als zwei Jahrzehnten Stellantriebe für Wasserzähler. Dieser Trockenzellenantrieb profitiert von dieser Produktionsbasis auf drei konkrete Arten:
Chargenkonsistenz.Metallzahnräder werden auf kontrollierte Abmessungen bearbeitet. Die automatisierte Montage reduziert die Abweichungen von Einheit zu Einheit im Zahneingriff, der Drehmomentabgabe und der Reaktionszeit – entscheidend, wenn Sie Tausende von Aktuatoren in einem Versorgungsprojekt installieren.
Eingangskontrolle und Endtest.Zur Standardproduktion gehören Funktionsprüfungen für Stromaufnahme, Ansprechzeit und Ventilhub. Käufer können das Prüfprotokoll und den Probenahmeplan anfordern, bevor sie eine Großbestellung aufgeben.
Rückverfolgbarkeit.Modellcode, Produktionscharge und Testaufzeichnungen werden aufbewahrt, sodass bei Auftreten eines Feldproblems die betroffene Population isoliert werden kann, anstatt jeden Aktuator im Projekt als verdächtig zu behandeln. Weitere Informationen zur Produktionsbasis und zum Qualitätssystem von Kaiye finden Sie unterFirmenprofil und Fertigungsübersicht.
Der Trockenzellenantrieb ist als Standardeinheit erhältlich, aber „Standard“ bedeutet nicht „fest“. Für OEM- und Projektkäufer werden die folgenden Elemente üblicherweise nach der technischen Prüfung angepasst:
Kabel und Stecker.Kabellänge, Drahtquerschnitt, Farbcode und Steckertyp können passend zu Ihrem Messgerätegehäuse und Ihrer Montagevorrichtung festgelegt werden.
Steuerlogik.Die Polarität des Öffnungs-/Schließsignals und die COM-Konfiguration können an Ihre Zählerplatine angepasst werden.
Drehmoment und Übersetzungsverhältnis.Für Ventile mit höherem Sitzdrehmoment oder anderer Schaftgeometrie kann ein alternatives Übersetzungsverhältnis oder eine andere Motorstufe besser geeignet sein als die Standardkonfiguration von 1500:1.

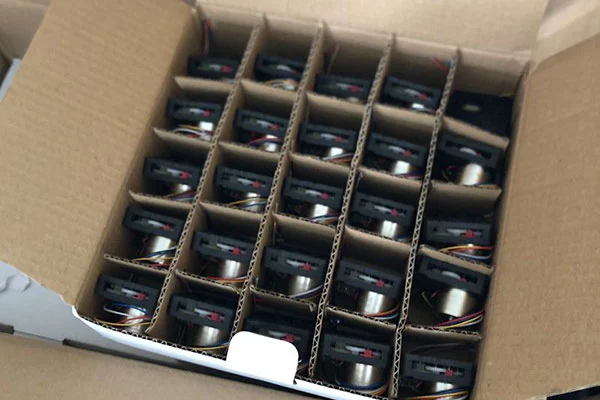

Branding und Verpackung.Bei Großbestellungen sind Private-Label-Kennzeichnung, neutrale Verpackung und projektspezifische Etikettierung möglich.
Die typische MOQ für die Standardkonfiguration beginnt bei 500 Stück; Für kundenspezifische Kabel, Steckverbinder oder Markenkennzeichnungen ist möglicherweise eine höhere Mindestbestellmenge und ein Mustergenehmigungsschritt erforderlich. Die Lieferzeit für Standardeinheiten beträgt in der Regel 15–25 Werktage nach Bestellung und Musterbestätigung. Die endgültige Mindestbestellmenge und Vorlaufzeit werden beim Angebot bestätigt.
Was ist die Mindestbestellmenge?
Die Standardkonfiguration beginnt bei 500 Stück. Kundenspezifische Kabel, Steckverbinder oder Markenkennzeichnungen erfordern möglicherweise eine höhere Mindestbestellmenge und einen Mustergenehmigungsschritt.
Kann der Aktuator für unterschiedliche Kabellängen oder Anschlüsse angepasst werden?
Ja. Kabellänge, Drahtquerschnitt, Farbcode und Steckertyp können passend zu Ihrem Messgerätegehäuse und Ihrer Montagevorrichtung festgelegt werden.
Was ist die Vorlaufzeit?
Standardeinheiten sind in der Regel 15–25 Werktage nach Bestellung und Musterbestätigung verfügbar, abhängig von der Bestellmenge und der Komponentenverfügbarkeit.
Ist der Aktor mit intelligenten Messgeräten kompatibel, die mit 3,6-V-Trockenzellenbatterien betrieben werden?
Ja. Der Aktuator ist für 3,6-V-DC-Trockenbatteriesysteme mit einem Betriebsspannungsbereich von 2,5–5 V ausgelegt. Bestätigen Sie bei der technischen Überprüfung die Steuerlogik und die Ventillast der Zählerplatine.
