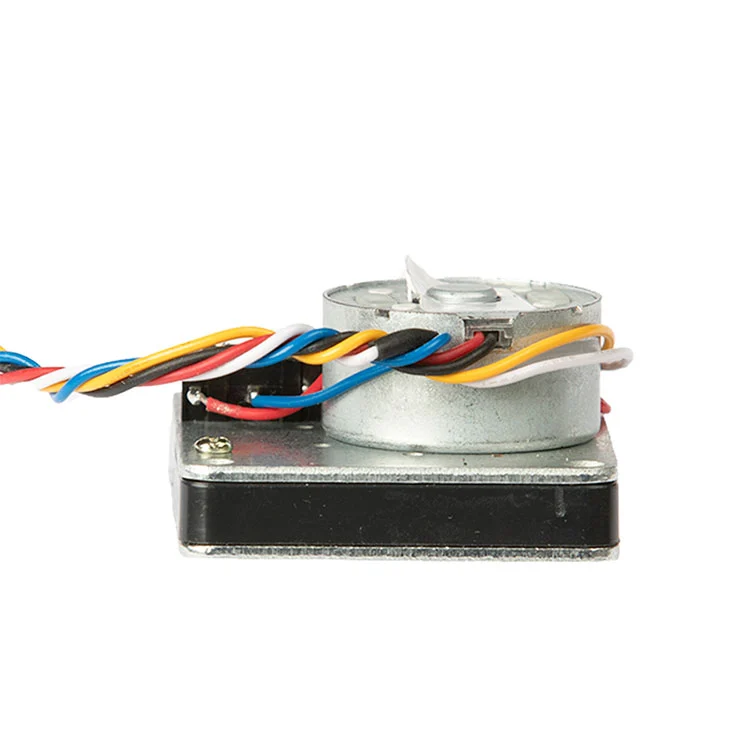

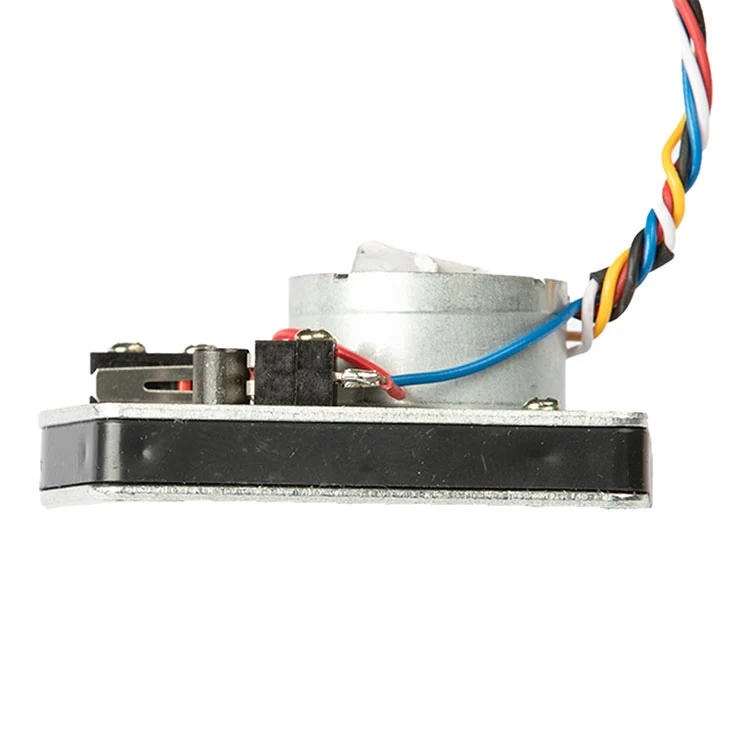

3,6-V-Wasserzähler-Kugelhahn-Steuerungsantrieb für intelligente Wasserzähler.
3,6 V DC · 2,5–5 V betreibbar · Untersetzung 1000:1 · >15 kg Nennschubkraft · ≤25 mA Betriebsstrom · 450 mA Blockierstrom · ≤13 s offen/geschlossen.
5-Draht-Steuerung: rot positiv, schwarz negativ, blau offen, weiß COM, gelb geschlossen. Entwickelt für die Kugelhahnsteuerung in intelligenten Wasserzählern für Privathaushalte und Versorgungsunternehmen.
OEM-Kabel-, Stecker- und Branding-Anpassung. Mindestbestellmenge und Vorlaufzeit werden im Angebot bestätigt.Senden Sie Ihre Ventilspezifikationen für ein passendes Angebot.
Wenn Sie Kugelhahnantriebe für intelligente Wasserzähler beschaffen, sind die Zulassungsfragen vorhersehbar: Wird ein veralteter Kugelhahn genügend Schub liefern, passt die Stromaufnahme zum Leistungsbudget des Zählers und passt die Verkabelung ohne Nacharbeiten zu Ihrer Zählerplatine? Dieser 3,6-V-Aktor basiert auf diesen drei Einschränkungen.
Kaiye stellt seit der frühen Einführung intelligenter Messgeräte Stellantriebe für Wasserzähler mit einer jährlichen Stellantriebskapazität her10 Millionen Sätzeund mehr als 30 Jahre Erfahrung in der Hardware- und Regelventilproduktion. Dieser Kugelhahnantrieb ist Teil dieser serienmäßig bewährten Plattform – entwickelt für OEM-Integration, Chargenkonsistenz und vorhersehbare Lieferzeiten.
Nachfolgend finden Sie die tatsächlichen Arbeitsparameter, die Verdrahtungslogik, die Beschaffungsgrenzen und die technischen Fragen, die Ihr Ingenieurteam vor der Genehmigung eines Musters stellen wird.
Die meisten Ausfälle von Smart-Meter-Kugelhähnen sind nicht auf den Motor zurückzuführen. Sie sind darauf zurückzuführen, dass der Schub bei veralteten Ventilen zu gering ist, der Stromverbrauch den Akku schneller als erwartet entlädt oder die Verkabelung nicht mit der Messgeräteplatine übereinstimmt. Dieser Aktuator geht diese drei Fehlerpunkte direkt an.
Die folgende Tabelle gibt die Standardkonfiguration des Kugelhahnantriebs wieder. Wenn Ihre Messgeräteplattform mit einer anderen Spannung, Schubkurve oder Verkabelungskonvention arbeitet, können diese Parameter während der OEM-Überprüfung angepasst werden.
| Parameter | Standardwert | Beschaffungshinweis |
|---|---|---|
| Nennspannung | 3,6 V Gleichstrom | Bestätigen Sie die Kompatibilität mit dem Akku des Messgeräts |
| Betriebsspannungsbereich | 2,5–5 V Gleichstrom | Eine höhere Spannung innerhalb der Reichweite sorgt für mehr Schub, verkürzt jedoch die Lebensdauer |
| Betriebsstrom | ≤25 mA | Budget für Spitzenstrom während des Ventilhubs, nicht nur im Standby-Modus |
| Strom bei blockiertem Rotor | 450mA | Nützlich für die Dimensionierung von Treiber- und Schutzschaltungen |
| Bewerteter Schub | >15 kg | Vergleichen Sie das Sitzdrehmoment des Kugelhahns und die Rohrgröße |
| Untersetzungsverhältnis | 1000:1 | Passend zur Kugelhahnplattform mit kleinem Durchmesser |
| Öffnungs-/Schließzeit | ≤13 s | Öffnen-schließen oder Schließen-öffnen bei Nennspannung |
| Leerlauf: 6 mm Hubzeit | Ungefähr 60 s | Gemessen unter Nennbetriebsspannung |
| Verdrahtung | Rot positiv, Schwarz negativ, Blau offen, Weiß COM, Gelb geschlossen | Kabellänge, Stecker und Aderfarbe können individuell angepasst werden |
| Wasserdichtigkeitsklasse | In der Standardkonfiguration nicht angegeben | Bestätigen Sie die erforderliche IP-Stufe mit der Technik für Installationen im Freien oder unter Wasser |
Wenn Ihre Zählerplatine eine andere Steuersignalpolarität liefert oder einen anderen Stecker verwendet, kann das Ingenieurteam von Kaiye die Verkabelung überprüfen und eine passende Konfiguration vorschlagen, anstatt einen Standardkabelbaum in eine inkompatible Zählerplattform zu zwingen.

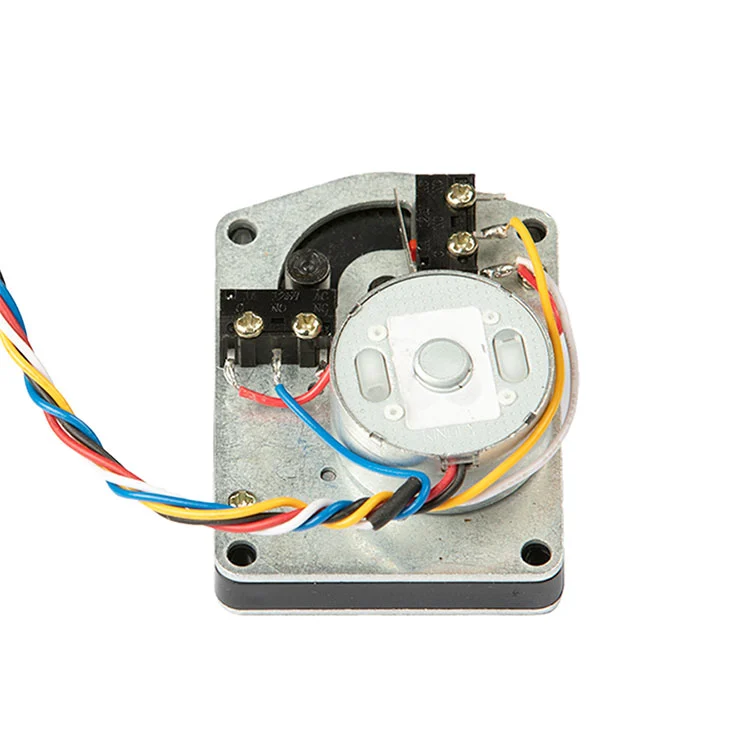

Für OEM-Käufer ist der Aktuator nur so gut wie seine Passung zum Messgerätegehäuse, zum Kugelhahnschaft und zur Steuerplatine. Dieser Stellantrieb verfügt über ein kompaktes Gehäuse, das für platzbeschränkte Smart-Meter-Gehäuse gedacht ist, mit einem Verkabelungsschema, das die Stromversorgung von den Steuersignalen zum Öffnen/Schließen trennt.
Stromverkabelung.Rot ist positiv, Schwarz ist negativ. Der Antriebsstromkreis sollte für den Strom von 450 mA bei blockiertem Rotor ausgelegt sein, auch wenn der normale Betriebsstrom ≤25 mA beträgt, da der Ventilsitz kurzzeitig einen höheren Strom erfordern kann. Wenn der Aktuator vor Ort austauschbar ist, wird ein Verpolungsschutz auf der Zählerplatine empfohlen.
Steuerverkabelung.Blau ist offen, Weiß ist COM, Gelb ist geschlossen. Dieser Schaltkreis sollte als Steuereingang und nicht als Stromleitung behandelt werden und sollte unabhängig vom Kommunikationsmodul bleiben, damit ein Kommunikationsfehler die Ventilsteuerung nicht deaktiviert.

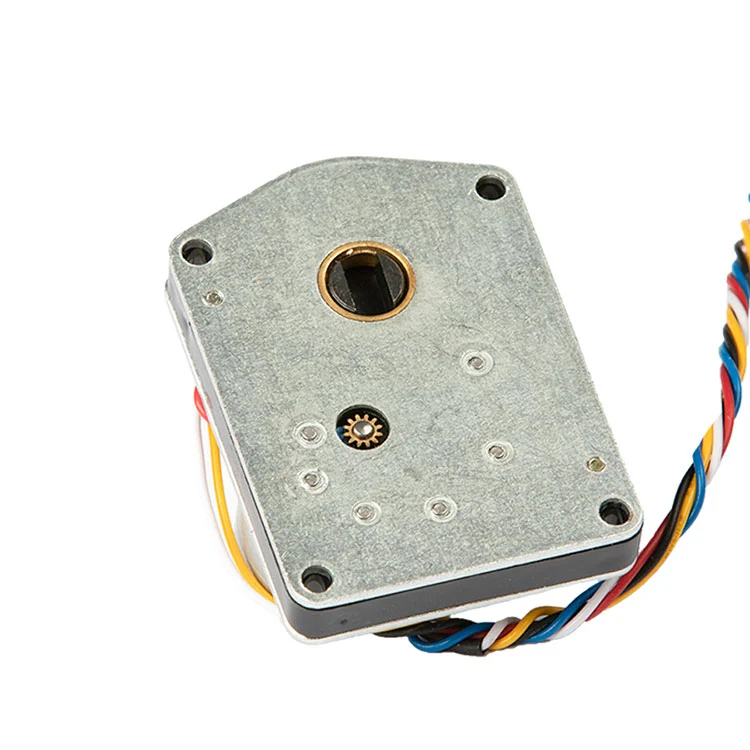

Montageschnittstelle.Der Stellantrieb ist um den Kugelhahnschaft und das Montagemuster herum konstruiert, das bei Smart-Meter-Ventilgehäusen mit kleinem Durchmesser verwendet wird. Vor der Mengenfreigabe sollten Käufer den Schaftwinkel, den Abstand der Montagelöcher und die Ausrichtung des Betätigungselements im Messgerätgehäuse überprüfen. Kaiye kann ein Muster zur mechanischen Passprüfung liefern, bevor der Produktionsauftrag erteilt wird.
Wenn Sie auch das Zählergehäuse oder die komplette Ventilbaugruppe beziehen, kann der Stellantrieb zusammen mit dem überprüft werdenWasserzählergehäuseund Ventilkörper, um Schnittstellenfehlanpassungen bei der Montage zu reduzieren.
Der Stellantrieb ist für die Steuerung von Kugelhähnen mit kleinem Durchmesser positioniert, bei denen batteriebetriebener Betrieb und geringer Stromverbrauch wichtiger sind als eine Hochgeschwindigkeitsbetätigung. Zu den typischen Volumenanwendungen gehören:
Da der Aktuator Teil der umfassenderen Wasserzähler-Komponentenplattform von Kaiye ist, können Käufer, die mehrere Komponenten beziehen, Qualifizierung und Logistik konsolidieren. Wenn Ihr Projekt auch eine drahtlose Kommunikation auf Zählerebene erfordert, ist der Aktor so konzipiert, dass er mit dem von Kaiye zusammenarbeitetDrahtloser WasserzählerPlattform. Sie können auch die vollständige Rezension lesenStellantriebsbereich für Wasserzählerfür verwandte Modelle.
Für B2B-Käufer sollte „Hersteller“ die Prozesskontrolle bedeuten und nicht nur ein Handelsunternehmen mit einem Katalog. Kaiye betreibt ein ISO 9001-Qualitätssystem, führt eine automatisierte Produktion für Stellantriebsbaugruppen durch und produziert seit mehr als zwei Jahrzehnten Stellantriebe für Wasserzähler. Dieser Kugelhahnantrieb profitiert von dieser Produktionsbasis auf drei konkrete Arten:
Chargenkonsistenz.Zahnräder werden auf kontrollierte Abmessungen bearbeitet. Die automatisierte Montage reduziert die Abweichungen zwischen den einzelnen Einheiten im Zahneingriff, der Schubleistung und der Reaktionszeit – was entscheidend ist, wenn Sie Tausende von Aktuatoren in einem Versorgungsprojekt installieren.
Eingangskontrolle und Endtest.Zur Standardproduktion gehören Funktionsprüfungen für Stromaufnahme, Ansprechzeit und Ventilhub. Käufer können das Prüfprotokoll und den Probenahmeplan anfordern, bevor sie eine Großbestellung aufgeben.
Rückverfolgbarkeit.Modellcode, Produktionscharge und Testaufzeichnungen werden aufbewahrt, sodass bei Auftreten eines Feldproblems die betroffene Population isoliert werden kann, anstatt jeden Aktuator im Projekt als verdächtig zu behandeln. Weitere Informationen zur Produktionsbasis und zum Qualitätssystem von Kaiye finden Sie unterFirmenprofil und Fertigungsübersicht.
Der Kugelhahnantrieb ist als Standardeinheit erhältlich, Standard bedeutet jedoch nicht fest. Für OEM- und Projektkäufer werden die folgenden Elemente üblicherweise nach der technischen Prüfung angepasst:
Kabel und Stecker.Kabellänge, Drahtquerschnitt, Farbcode und Steckertyp können passend zu Ihrem Messgerätegehäuse und Ihrer Montagevorrichtung festgelegt werden.
Steuerlogik.Die Polarität des Öffnungs-/Schließsignals und die COM-Konfiguration können an Ihre Zählerplatine angepasst werden.
Schub und Übersetzungsverhältnis.Für Ventile mit höherem Sitzdruck oder anderer Schaftgeometrie kann ein alternatives Übersetzungsverhältnis oder eine andere Motorstufe besser geeignet sein als die Standardkonfiguration von 1000:1.
Branding und Verpackung.Bei Großbestellungen sind Private-Label-Kennzeichnung, neutrale Verpackung und projektspezifische Etikettierung möglich.
Typische Mindestbestellmengen und Vorlaufzeiten werden im Angebot bestätigt. Die Standardlieferung erfolgt in der Regel 15–30 Tage nach Bestellung und Musterbestätigung, abhängig von der Bestellmenge und der Komponentenverfügbarkeit.
Sind Sie Hersteller?
Ja. Kaiye verfügt über eine eigene Fabrik mit mehr als 30 Jahren Produktionserfahrung.
Können Sie dieses Produkt gemäß unseren Anforderungen verpacken?
Ja. Bei Großbestellungen sind individuelle Verpackungen und Etikettierungen willkommen.
Wie lange ist die Lieferzeit bei regulären Bestellungen?
Die Lieferzeit beträgt in der Regel 15–30 Tage und kann je nach Modellzeitraum und Bestellmenge kürzer oder länger sein.
Was ist die Verdrahtungsdefinition?
Rot ist positiv, Schwarz ist negativ, Blau ist offen, Weiß ist COM und Gelb ist nah.
Wie hoch ist die Wasserdichtigkeit?
Die Standardkonfiguration gibt keine IP-Bewertung vor. Bestätigen Sie die erforderliche IP-Stufe mit der Technik für Außen- oder Unterwasserinstallationen.
Ist es mit intelligenten Wasserzählern mit 3,6-V-Trockenzellenbatterie kompatibel?
Ja. Der Aktuator ist für 3,6-V-Gleichstromsysteme mit einem Betriebsspannungsbereich von 2,5–5 V ausgelegt. Bestätigen Sie bei der technischen Überprüfung die Steuerlogik der Zählerplatine und die Ventillast.
